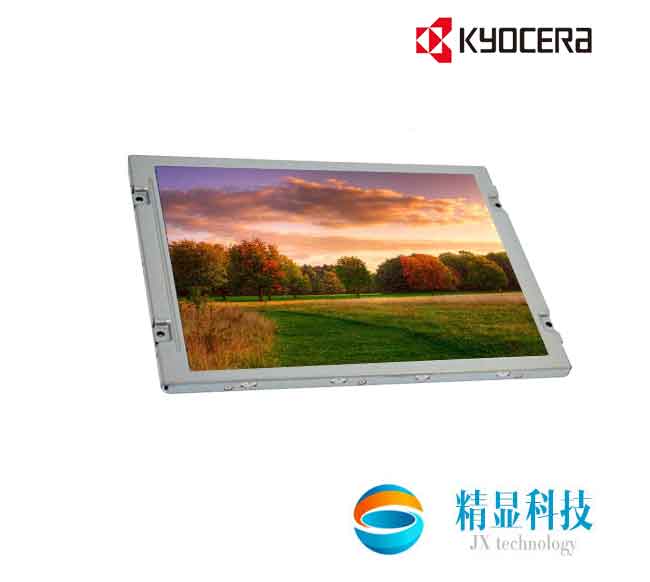

TCG084XGLxxPNN-xNxx-Sx01寬溫液晶屏京瓷8.4寸超高亮度屏

品牌：京瓷 (Kyocera)
尺寸：8.4寸
型號：TCG084XGLxxPNN-xNxx-Sx01
分辨率：1024(RGB)×768 [XGA] 152PPI
咨詢熱線：15382323032

產品詳情
聯系我們

TCG084XGLxxPNN-xNxx-Sx01是京瓷顯示器株式會社 (京瓷，Kyocera) 推出的一款采用a-Si TFT-LCD技術的8.4吋液晶模組產品，它裝配有WLED背光，無背光驅動，無觸摸。關于具體參數規格信息，整理如下表格。

TCG084XGLxxPNN-xNxx-Sx01寬溫液晶屏京瓷8.4寸超高亮度屏應用特征
基本信息	面板品牌	京瓷 (Kyocera)	面板型號	TCG084XGLxxPNN-xNxx-Sx01
	面板尺寸	8.4英寸	面板應用	工業
	面板類型	a-Si TFT-LCD , 液晶模組
工作環境	工作溫度	-30 ~ 80 °C	耐振動性	-
工作環境	存儲溫度	-30 ~ 80 °C	RoHS狀態	RoHS Compliance
典型特征	壽命大于5萬小時、寬溫、超高亮度、白光LED背光、180度翻轉顯示、6/8位灰階可選、表面霧面
TCG084XGLxxPNN-xNxx-Sx01寬溫液晶屏京瓷8.4寸超高亮度屏結構特征
像素特征	像素?cái)?shù)量	1024(RGB)×768, XGA	點間距	0.0556×0.1668
像素特征	像素布局	RGB垂直條狀	像素間距	0.1668×0.1668 [152PPI]
結構尺寸	顯示區域	170.803(H) × 128.102(V)	可視區域	174.9(H) × 132.2(V)
結構尺寸	外觀尺寸	199.5(H) × 149(V)	外觀厚度	10.5 (Typ.) mm
外觀特征	外觀形狀	平面矩形	風景肖像	風景模式
外觀特征	寬高比	4:3 (H:V)	Shape Style	-
安裝孔位	Side mounting holes (4-M2) on left, right bezel, Face mounting holes (4-Φ3.4) on left, right bezel
其它特征	重量	TBD	表面處理	霧面
TCG084XGLxxPNN-xNxx-Sx01寬溫液晶屏京瓷8.4寸超高亮度屏光學特征
基本信息	面板亮度	1000 cd/m² (Typ.)	對比度	600 : 1 (Typ.) (透射)
	可視角度	85/85/85/85 (Typ.)(CR≥10)	工作模式	AWV，常黑顯示，透射式
	最佳角度	全視角	反應時間	12/11 (Typ.)(Tr/Td)
色彩性能	顯示顏色	262K/16.7M (6-bit / 8-bit)	亮度變動	-
顯示性能	陽光下可視性	是	-	-
TCG084XGLxxPNN-xNxx-Sx01寬溫液晶屏京瓷8.4寸超高亮度屏電子特征
工作頻率	翻轉 (180°)
翻轉掃描	60Hz
TCG084XGLxxPNN-xNxx-Sx01寬溫液晶屏京瓷8.4寸超高亮度屏背光特征
背光特征	燈管類型	WLED	位置	直下式光源
背光特征	燈管壽命	50K (Typ.)	數量	-
WLED電氣	電壓供應	34.1V (Typ.)	電流供應	100mA (Typ.)
接口特征	類型	端子	燈管驅動	無
接口詳情	品牌	型號	腳間距	Pin 數量	數量	腳定義
接口詳情	日壓端子	SM06B-SHLS-TF(LF)(SN)	1.0 mm	6 pins	1 pcs	BLE-6PINS-NNCAAC
TCG084XGLxxPNN-xNxx-Sx01寬溫液晶屏京瓷8.4寸超高亮度屏信號特征
信號系統	LVDS (1 ch, 6/8-bit)
信號電氣	電壓輸入	3.3V (Typ.)	電流輸入	600mA (Typ.)
接口特征	類型	端子	位置	-
端子詳情	品牌	型號	腳間距	腳數		數量	腳定義
端子詳情	I-PEX	20186-020E-11F	1.25 mm	20 pins		1 pcs	LVDS-20P1C8B-010H

作為一款A(yù)WV，常黑顯示，透射式液晶模組產品，TCG084XGLxxPNN-xNxx-Sx01可以提供1000 cd/m²的顯示亮度 600:1的透射對比度，以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可視角度，最佳觀看角度為全視角，它的響應時間為12/11 (Typ.)(Tr/Td) ms。由于每個像素點采用了6-bit / 8-bit灰階信號，此產品可以顯示262K/16.7M顏色。背光方面此產品采用了WLED發光的直下式光源，光源的使用壽命為50K小時，不含背光驅動。

TCG084XGLxxPNN-xNxx-Sx01采用了LVDS (1 ch, 6/8-bit)信號接口，總共20 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。

它的工作溫度為 -30 ~ 80°C，存儲溫度為 -30 ~ 80°C?；谒鼘挏?，超高亮度，白光LED背光，壽命大于5萬小時，180度翻轉顯示，6/8位灰階可選，表面霧面等特征，此型號推薦使用于工業等產品。

如果開發新產品想采用TCG084XGLxxPNN-xNxx-Sx01液晶模組，可以聯系杭州精顯科技有限公司，我們這邊會為您提供更加詳細的產品以及報價信息。
