浙江HMI人機界面LCD工業液晶顯示屏方案

把人機界面（HMI）用到設備上，很多團隊最初的關注點是尺寸、分辨率、亮度這些“看得見的參數”。但在浙江制造業場景里，真正把項目拉開差距的通常不是參數表，而是交付閉環：交期要快、成本要可控、二供要能落地、現場要扛住電柜溫升與強EMI、售后要能快速定位而不是反復換件。

浙江典型設備行業（自動化產線、注塑與紡織、包裝、水處理/泵閥、新能源配套設備等）普遍存在幾個共性：

1·強電噪聲與復雜布線：變頻器、伺服、電機、繼電器、開關電源密集，線束長且路徑不規范，工業液晶屏的鏈路穩定性與觸控抗擾會被放大檢驗。
2·電柜密封帶來的溫升：HMI常安裝在電柜門或箱體，外部看似常溫，內部可能長期熱態運行，背光降額與亮度衰減更容易暴露。
3·粉塵油霧與頻繁擦拭：注塑、包裝等車間環境對蓋板、涂層、觸控表面耐久提出更高要求，“半年后越擦越花”是典型售后痛點。
4·版本與替代頻繁：供應鏈波動導致液晶模組料號替代、PCN變更不可避免，缺乏版本管理會讓“同一機型不同批次體驗不一致”。

因此，我們這里的核心不是給出一個“萬能型號”，而是給出一套場景下更可落地的液晶模組方案方法論：從需求輸入到選型、從結構電氣到驗證、從樣機到量產的一整套閉環。

一、HMI的關鍵不是“點亮”，而是“長期穩定交互”

在HMI上，液晶顯示屏不是孤立器件，它與觸控、結構、線束、電源、主控平臺強耦合。典型表現是：

1·同一塊LCD液晶屏，實驗室點亮沒問題，上機后卻在某臺設備上偶發花屏——根因往往是線束路徑、接地回流、噪聲耦合；
2·觸控在辦公室順滑，上車間就“飄”——根因往往是電源紋波、共模噪聲、屏蔽與接地策略不足；
3·白天看著夠亮，機器連續跑兩小時變暗——根因往往是電柜溫升導致背光降額或亮度維持不足。

所以，浙江HMI方案應該把目標定義為：在目標壽命與環境邊界內，液晶模組可穩定顯示、可穩定觸控、接口鏈路可靠、結構與維護可控。

1.1“工業液晶屏”在這里意味著什么

工業液晶屏的工程意義，通常體現在三點：

1.環境邊界更清晰：溫度、壽命、抗干擾與材料耐久的工作窗口更可預測；

2.一致性更可控：批次、供應鏈替代與PCN管理更容易形成規則；

3.交付資料更完整：接口定義、裝配建議、失效模式與驗證項目更規范，有利于量產與售后閉環。

這對浙江設備廠尤其關鍵：工程資源往往被交期與多項目并行拉扯，越是“可標準化的交付”，越能降低隱形成本。

1.2浙江HMI液晶顯示屏方案

需求輸入	典型風險	工程抓手
交期緊、要快速出樣	選型靠經驗拍板，后期返工	先建選型矩陣：尺寸/接口/環境/壽命/二供規
則車間強干擾、線束長	花屏、黑屏恢復、觸控飄	接口與線束邊界定義；屏蔽回流策略；ESD/EMI驗證
電柜密封、長期熱態	越用越暗、均勻性漂移、壽命下降	背光熱路徑+降額曲線；溫度閉環調光；寬溫窗口評估
粉塵油霧、頻繁擦拭	蓋板花、涂層退化、觸控失靈	蓋板與涂層耐磨/耐化學驗證；易清潔結構設計
供應鏈替代不可避免	同機型批次體驗不一致	料號/版本管理；PCN流程；替代規則與抽檢指標

二、矛盾不是“畫質”，而是“抗擾+熱態+可維護”

在浙江設備廠的HMI交付里，真正影響成敗的往往是三個矛盾疊加：

1·抗擾矛盾：強電噪聲環境下，顯示鏈路（LVDS/eDP/HDMI等）、觸控采樣、供電紋波與接地回流會互相耦合。實驗室“點亮正常”不等于車間“長期穩定”。
2·熱態矛盾：電柜密封導致熱堆積，高亮背光或大尺寸屏的熱負荷更大。熱態降額、亮度維持、均勻性漂移與觸控漂移是常見隱形雷。
3·維護矛盾：設備交付后，售后往往希望快速定位、快速更換；但貼合、定制線束、觸控一體化會提升維修門檻。方案越“高集成”，對前期驗證與版本管理要求越高。

因此，浙江HMI的方案選擇不是“越高級越好”，而是在成本與風險之間做結構化取舍。

2.1標準模組/顯示+觸控一體/高亮貼合增強

為了把方案從“感覺”拉回到“可評審”，建議把液晶模組交付路線明確成三類，每一類都有明確邊界與典型風險。

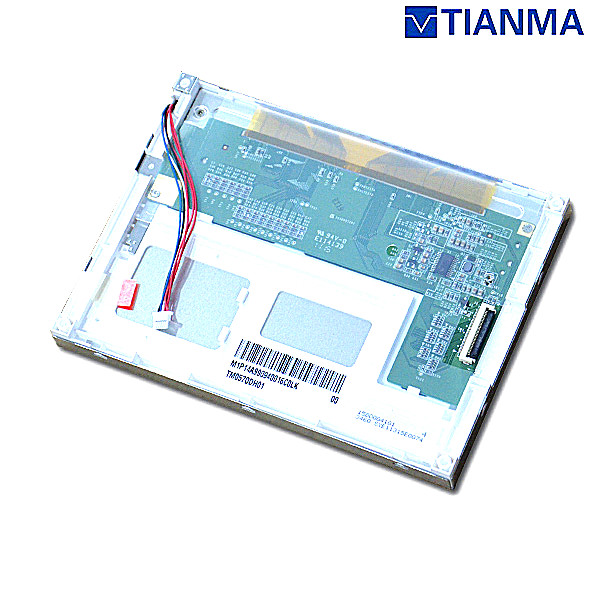

路線A：標準工業液晶模組（面板+背光+接口）

定位：電柜HMI、室內車間應用為主，強調成本可控、維修方便、供貨穩定。

優勢：結構簡單、替換容易、返修成本低；對項目節奏友好。

風險：在強干擾+長線束場景下，顯示鏈路與接地策略若不明確，仍會出現花屏/閃爍。

路線B：顯示+觸控一體（LCD+PCAP+蓋板）

定位：交互體驗要求高、手套/濕手、操作頻繁的HMI。

優勢：整體觀感與交互更好，客戶感知更強。

風險：EMI抗擾、接地屏蔽、固件參數（水抑制/手套模式）成為交付門檻；貼合與蓋板耐久也會影響長期體驗。

路線C：高亮/貼合增強型（控反+貼合+熱管理）

定位：強光工位、半戶外、機柜門外側、或客戶要求“看起來更高級”的場景。

優勢：可讀性與觀感上限更高。

風險：熱態穩定與壽命更敏感；貼合一致性與返修復雜度更高；若沒有熱降額與驗證矩陣，容易出現“前期好看，后期變暗/發霧”。

2.2成本不是只看面板，真正差異在“疊層與工藝”

HMI液晶模組的成本差異通常來自以下增量項：

1·PCAP觸控（傳感器+控制器+FPC+固件驗證）
2·蓋板玻璃與表面處理（硬度、AR/AG、耐化學）
3·光學貼合（膠材、工藝、良率、返修）
4·高亮背光與熱結構（導熱背板、散熱件、溫度閉環）
5·線束與連接器（屏蔽、鎖扣、耐振動、長度邊界）

浙江項目常見的“預算錯配”是：愿意加錢上觸控或高亮，但舍不得在線束屏蔽、接地回流、散熱結構上投入，最終售后成本反而更高。

三、深度對比三條路線怎么選

方案路線	典型適用場景	抗干擾與穩定性	熱態表現	BOM成本&研發驗證成本	維護與返修	浙江交付建議
A標準工業液晶模組（LCD液晶屏+背光+接口）	車間室內、電柜門HMI、成本敏感機型	中：依賴線束與接地策略；可通過規范化控制	中：背光降額可控，結構簡單易散熱	BOM低，驗證成本低到中	最好：替換方便，售后友好	默認首選：先用它建立穩定交付基線，再按需求疊加觸控/高亮
B顯示+觸控一體（LCD+PCAP+蓋板）	操作頻繁、手套/濕手、客戶體驗敏感	中到高：若屏蔽接地做對很穩；做錯易“飄”	中：需關注觸控漂移與熱態噪聲	BOM中高，驗證成本中高（EMI/固件/貼合）	中：一體化后返修難度上升	適合有明確交互需求的機型；必須把EMI與水抑制寫進規格
C高亮/貼合增強型（控反+貼合+高亮+熱管理）	強光工位、半戶外、門外側、要求高可讀性	中到高：鏈路與觸控更敏感，需更嚴格SI/EMI	高風險：高亮帶來溫升，必須做熱路徑+降額曲線	BOM高，驗證成本高（光學/熱/老化）	最難：貼合與結構件提升返修門檻	只在有明確強光/可讀性需求時上；必須先鎖定熱態可持續亮度

浙江HMI交付的“最穩策略”是：用路線A建立可量產穩定基線→需要更強交互再上路線B→只有在強光或體驗必須提升時才上路線C。

往后，越依賴驗證矩陣與版本管理，否則售后成本會吞掉前期省下的BOM。

3.1現場高發問題的“根因指向”：為后續方案與排障做鋪墊

1·花屏/閃屏：多數與線束、屏蔽回流、連接器微動、供電瞬態有關，而不是面板壞。
2·越用越暗：多為電柜溫升導致背光降額或散熱不足引發亮度維持下降。
3·觸控飄：多為共模噪聲與接地策略不足，或水/油膜引發的電容場變化。

常見問題

1：同樣尺寸分辨率的液晶顯示屏，為什么上機后有的花屏、有的很穩？

因?yàn)樯蠙C(jī)穩定性往往由“鏈路與環境”決定，而不是面板參數決定。浙江現場常見因素包括：線束過長或走線靠近強電、屏蔽與回流不連續、連接器微動、供電瞬態跌落、共模噪聲耦合。建議把“線束長度邊界、屏蔽回流策略、接地方式”作為液晶模組選型的一部分，而不是裝配后再靠碰運氣排障。

2：HMI裝在電柜門上，為什么“越用越暗”？

典型根因是電柜密封溫升導致背光進入熱態降額或加速衰減，表現為亮度持續下降、均勻性漂移、甚至色偏。解決思路不是盲目上更高亮度，而是：明確熱態可持續亮度目標、建立背光熱路徑、必要時做溫度閉環調光與降額曲線，讓表現可預測。

3：觸控一體化液晶屏是不是更高級？為什么車間里容易“飄”？

觸控一體化確實提升觀感與交互，但在強干擾車間里更依賴接地屏蔽與固件參數（抗噪/水抑制/手套模式）。觸控“飄”的高發原因是共模噪聲進入觸控采樣通道，或表面油膜/水膜改變電容場。要穩定交付，必須把EMI驗證、接地結構、線束與電源噪聲控制寫進設計規范，而不是只換觸控IC。

人機界面項目真正難的不是把LCD液晶屏點亮，而是把它變成可量產、可替代、可維護的工業液晶屏交付件。落地時建議抓住三條主線：

第一條線：先把風險分層

把需求按“基礎可用（顯示穩定）→交互增強（觸控）→體驗增強（高亮/貼合）”分層，不要一上來堆滿配置。多數機型用標準液晶模組即可跑穩交付，少數機型再上觸控或高亮貼合，能顯著降低整體售后成本。

第二條線：把現場變量寫進規格，而不是靠現場“調”

強EMI、長線束、電柜溫升、粉塵油霧與擦拭，都是浙江車間的常態變量。真正穩定的方案，會把線束屏蔽回流、接地與屏蔽、熱態降額曲線、涂層耐擦拭等“非參數項”寫進規格與測試矩陣。

第三條線：用版本與替代規則守住一致性

液晶顯示屏的供貨替代幾乎不可避免，真正可控的做法是：料號/版本管理+PCN流程+可替代參數邊界+抽檢指標。做到這一步，液晶模組才具備“工業交付屬性”。

一句話：浙江HMI方案不是找一個最貴的屏，而是建立一套可復制的選型、驗證與替代閉環。
