15.6寸LCD工業液晶屏1000高亮度屏功率多大？背光功耗怎么算

做高亮液晶屏選型時，很多人會先問一句：“15.6寸1000nit的LCD工業液晶屏功率到底多大？”——看似簡單，其實很容易被“參數口徑”帶偏：有的給你報整片液晶模組功耗，有的只報背光功耗，還有的把加了AD板/驅動板的整機輸入功耗一起算進來，導致你拿著功耗去算電源、算溫升、算結構散熱時，越算越不對。

一、15.6寸1000nit液晶模組功率

15.6寸1000nit液晶模組功率通常不是“幾瓦”，而是“二十幾瓦起步”，在15.6英寸、1000cd/m²（nit）這個亮度等級，功耗的核心來源幾乎都在背光（Backlight）。不同光學結構、LED串并設計、驅動效率差異很大，但從公開規格書來看，你可以先把范圍記?。?/p>

背光功耗：常見在約25W左右，高一點的版本會到30W級別
液晶邏輯功耗（LCDPower/LogicPower）：通常是1–3W量級
整片液晶模組功耗（LCD+Backlight）：經常落在約20–35W的區間（看面板設計與規格口徑）

下面用三份可核驗的數據把“范圍”落到實處。

二、三類典型規格口徑

1、典型高亮15.6"FHD

典型高亮15.6"FHD：背光約25W，極限可到30W+，以AUO（友達）15.6"高亮面板G156HAN04.0的公開規格書為例，修訂記錄里明確給出了背光功耗從“Max27.1W”到“Typ25.14W/Max30.17W”的更新口徑，同時背光供電電壓VLED為10.8–13.2V（典型12V）。

同系列的另一份規格書摘要（G156HAN04.1）也給出清晰的“LCD功耗vs背光功耗”拆分：

LCDPowerConsumption：2.11W（Max）
BacklightPowerConsumption：26.4W（Max）

這類數據給我們的啟示很直接：15.6寸1000nit的工業液晶屏，背光功耗到25W左右是常態，而且“Max”口徑常常會給到更高，為的是覆蓋高溫、批次差異、極限亮度等條件。

2、同為15.6"1000nit：

也可能整片模組功耗約19W（注意：分辨率/光學結構/驅動方式會影響很大），另一份15.6"1000nit的模塊規格書（CH156CLIL-HB1，1366×768，LVDS）在摘要表里給出：

白亮度1000cd/m²（Typ）
PowerConsumption（VDDLine+LEDLines）=19.3W
供電電壓VDD5.0V，并注明背光測試條件包含IL=320mA等

這說明：同樣是“15.6寸+1000nit”，功耗并不固定。分辨率（FHDvsHD）、背光串?dāng)?shù)、導光板/擴散片設計、LED效率、驅動架構不同，都可能讓“整片功耗”出現明顯差異。你不能只盯著“1000nit”三個字就去套一個功耗。

3、規格書里常見的“計算提示”

用VLED×ILED只是第一步，還沒算驅動效率與系統損耗，在EV156FHM-N10-5850的規格書里，電氣章節給出：

LCD功耗PD典型1.0W、最大1.6W
背光功耗PBL最大6.0W
總功耗Ptotal最大7.5W

并在背光章節寫了“Calculatedvalueforreference（VLED×ILED）”這類說明。

這類“提示語”很關鍵：很多規格書會告訴PLED/PBL是按某種計算口徑得出的參考值，并不等于你系統電源端測到的輸入功耗。

三、為什么功耗在項目經常對不上

誤區1：把“背光功耗”當成“整屏功耗”

在不少規格書里，LCDPower（邏輯）和BacklightPower是分開給的（例如2.11W+26.4W）。

如果只拿背光功耗去算系統電源，就會低估；反過來，只拿“整屏功耗”去算背光散熱，又會高估或分配錯誤。

誤區2：拿“Max”當“常態”

高亮液晶屏的Max往往是為極限條件留余量（溫度、亮度、批次、老化補償）。像G156HAN04.0把背光Max給到30.17W，就是典型的“工程上要兜底”。

如果做的是量產電源和散熱設計，正確做法是：用Typ做主設計、用Max做邊界校核。

誤區3：忽略PWM調光與占空比

同一個高亮液晶屏，“1000nit”通常是PWM100%或特定電流條件下的指標。規格書里也會給PWM頻率范圍、Duty說明。

現實里你為了省電、控溫、適配環境光，會把亮度拉到60%、40%、甚至更低——這時背光功耗近似跟Duty成比例下降，但不是完全線性（還受驅動效率、LEDVF溫漂影響）。

誤區4：把“模組功耗”直接等同“整機輸入功耗”

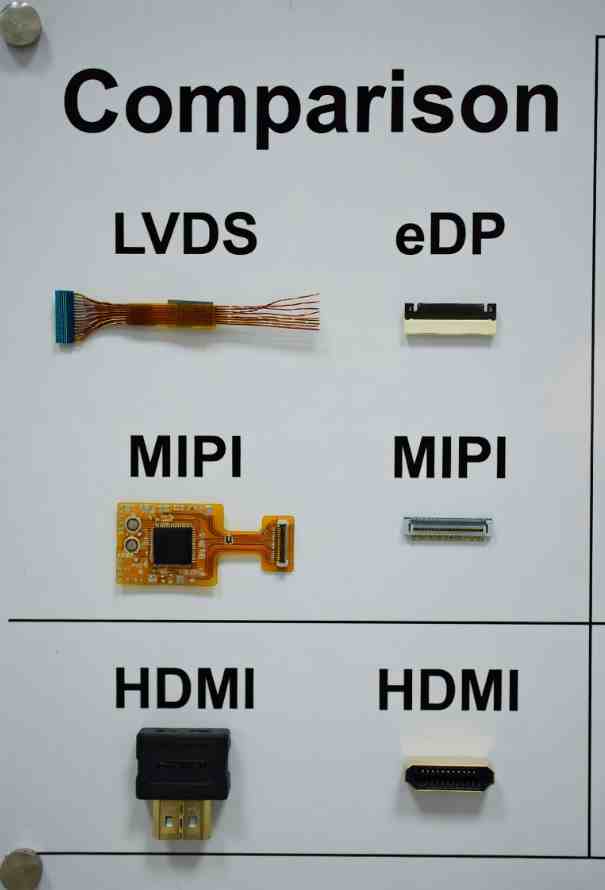

你系統里常常還有：DC/DC、LEDDriver、主板、轉接板（HDMI轉LVDS/eDP）、觸控控制器、加熱片等。

這些都會把“整機輸入功耗”抬高10%~30%甚至更多。規格書里提“VLED×ILED僅作參考”就是在提醒：系統側看到的是“多級損耗之后”的結果。

四、背光功耗怎么算更接近真實？

下面這套方法，適合LCD液晶屏渠道采購、項目工程師在選型評審時做“可落地”的功耗預估。

第1層：先按規格書口徑拆分

P_LCD：通常1–3W（取規格書的LCDPower/LogicPower）
P_BL：看BacklightPower或PLED/PBL（注意Typ/Max）

例如某些15.6"高亮模組會明確寫LCD2.11W、背光26.4W（Max），那模組上限就可以先按≈28–30W級別考慮（再做系統損耗疊加）。

第2層：用電氣參數核對背光功耗

很多規格書會把VLED（通常12V系列）給出來，也會提示PLED的參考算法。

像G156HAN04.0背光供電電壓范圍10.8–13.2V（典型12V）。

如果能拿到ILED（或IF、串并信息），就能把背光功耗做成“可復核的數字”，而不是靠猜。

關鍵提醒：有的規格書給的是單顆LED的VF/IF（例如VF3.0–3.2V，IF50mA），并提示按串?dāng)?shù)與效率換算。

這時你要問清楚“每串多少顆、多少串并聯、驅動效率多少”。

第3層：把“驅動效率”和“電源轉換損耗”算進去

工程里你更關心“電源端輸入功耗”?？梢杂靡粋€簡單但很實用的修正：

P_in(Backlight)≈(VLED×ILED)/η_driver

η_driver：LEDdriver+DC/DC的綜合效率
經驗上常見0.80–0.92（具體看方案與負載點）
你拿不到效率時，先用

0.85做保守估算，再用樣機實測回填，這樣做的好處是：當你把25W背光功耗除以0.85，你會得到約29W的輸入需求，更貼近很多整機測得的數字。

第4層：把“實際亮度目標”映射到功耗

如果你最終運行亮度不是1000nit，而是700nit、500nit，那么：

PWM調光：P_BL,run≈P_BL,100%×Duty（近似）
恒流調光：P_BL,run≈P_BL,nom×(I_run/I_nom)（近似）

注意：LED的VF會隨溫度變化，低溫VF更高，驅動損耗也會上升，所以冷啟動/低溫戶外場景最好用Max或加10%余量。

五、把“算功耗”升級為“問需求”

很多溝通失敗不是不會算，而是對方給的數據口徑不完整?？梢园?ldquo;我要知道功耗”變成以下5個可執行問題：

1、這款高亮液晶屏的BacklightPower給的是Typ還是Max？測試條件是什么（PWM100%？白場？環境溫度？）

2、背光的VLED范圍與典型值是多少？（比如12V系列）

3、有沒有ILED/IF的典型與上限？以及串并結構（幾串幾并）

4、LEDDriver是內置還是外置？綜合效率大概多少（或是否有測試曲線）

5、是否有自動調光/環境光策略？如果有，默認目標亮度與功耗大概在什么區間（這決定你電源與散熱的“常態工況”）

會發現：當把問題問到“測試條件與口徑”，功耗估算就會從“玄學”變成“可復核”。

六、給項目落地的“功耗與散熱”簡化建議

面向LCD液晶屏渠道采購和直客工程團隊，如果你在做15.6寸1000nit工業液晶屏方案，且規格書不全、但必須先做電源與散熱預評審，可以用這個簡化策略：

電源預估（模組級）：按30W級別先預留（保守覆蓋25W背光+2–3W邏輯+損耗余量）
依據：同類15.6"高亮背光Max可達26.4W甚至更高版本記錄到30.17W。
散熱預估：把背光當成主要熱源，按20–30W熱耗布局熱路徑（導熱墊/背板/風道/腔體）
實測校準：拿到樣機后必須做三點實測：

1、25℃，PWM100%，白場/典型畫面功耗

2、高溫（如60℃腔體）穩定后功耗

3、目標亮度（如600–800nit）下的常態功耗

再回填電源與散熱余量，避免“設計過度”或“邊界不足”。

七、常見問題

Q1：15.6寸1000nit的工業液晶屏功率是不是固定在25W？

不是固定值。公開規格里同類產品背光功耗常見在25W左右，但不同結構/分辨率/驅動方式會差很多；例如有規格書給出背光Max26.4W，也有修訂記錄把背光Max提到30.17W。

Q2：為什么同樣1000nit，有的模組總功耗只有19W左右？

“1000nit”只說明亮度，不說明背光架構與口徑。有的規格書直接給整片功耗（含VDD+LEDlines），例如某15.6"1000nit模組在摘要表給到19.3W；其分辨率與結構不同，會顯著影響功耗。

Q3：我只拿到VLED=12V，怎么估算背光功耗？

你還需要ILED（或IF與串并結構）。先做P≈VLED×ILED的參考值，再按驅動效率（例如0.85）修正，才能更接近電源端實際輸入。規格書中也常提示“VLED×ILED為參考計算”。

Q4：PWM調光會讓功耗線性下降嗎？

近似線性，但不是絕對線性。PWM改變平均電流，功耗會隨Duty降低而下降，但驅動效率、LEDVF溫漂、系統損耗會讓曲線偏離理想直線。PWM的頻率與占空比范圍通常會在規格書背光章節給出。

Q5：做電源與散熱設計，我該按Typ還是Max？

建議“Typ做常態設計，Max做邊界校核”。高亮液晶屏的Max往往覆蓋極限條件（溫度、批次、亮度），像15.6"高亮背光Max26.4W/30W級別就是典型兜底口徑。
