液晶屏接屏不亮有哪些原因？應該怎么排查解決呢？

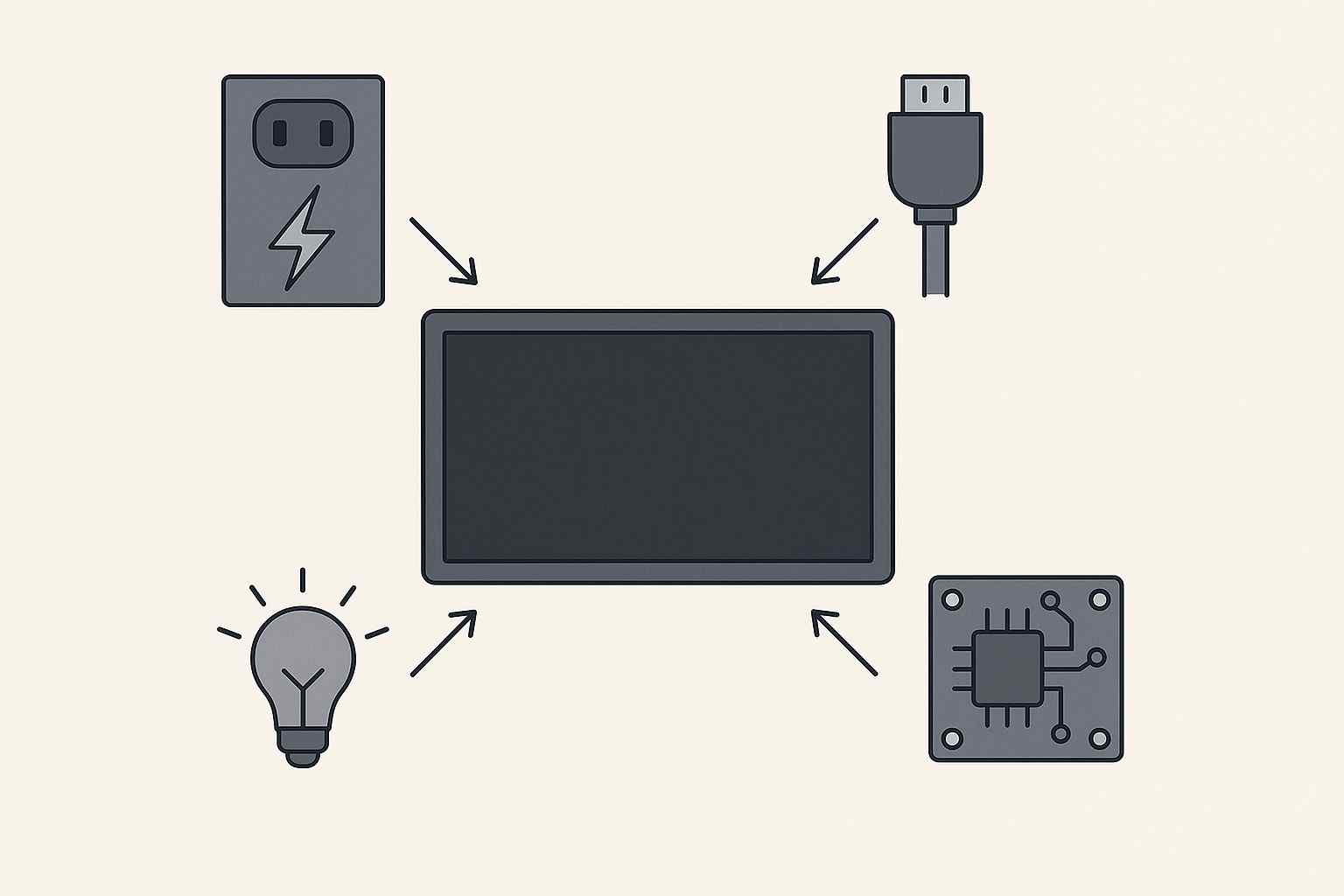

液晶屏接上不亮（即背光不亮或畫面不顯示）是工業與消費類設備中最常見的故障之一。液晶屏接上不亮的根源大多集中在供電、信號、背光、控制時序這四個環節。排查時應遵循“從外到內、由電源到信號”的原則，先保證供電正確，再確認背光與時序邏輯。對于工業液晶屏，還應考慮高溫環境、電磁干擾、接地不良等附加因素。

在排查時，我們要區分是“完全不亮”（背光和圖像都沒有）還是“黑屏但有背光”（背光亮，無圖像或圖像是黑的）。

一、電源供電問題（完全不亮或指示燈不亮）

故障原因：這是最簡單也最常見的故障。如果電源指示燈完全不亮，通常是供電環節的問題。

二、背光電路故障（黑屏，但微弱光線下可見圖像）

液晶屏本身不發光，必須依靠背光模組。如果背光電路故障，屏幕會非常暗，但在強光下仔細看能看到圖像（俗稱“黑屏”）。

三、信號連接與接口故障（通常為白屏、花屏或黑屏，但背光正常）

信號連接錯誤或不良會導致圖像數據無法傳輸?shù)揭壕恋亩〞r(shí)控制器（T-CON）。

四、驅動控制板（主板）故障（背光可能正?；虿徽＃?/h2>

驅動板上的關鍵元件損壞，導致無法產生正確的時序或數據信號。

原因分類	詳細描述	解決/排查方法
1.固件或程序問題	驅動芯片（ScalerIC）程序錯誤或損壞。	恢復出廠設置/重刷固件：嘗試進入OSD菜單恢復出廠設置。對于定制系統，可能需要重新燒錄驅動板的固件。
2.芯片損壞	驅動板上的主要芯片（ScalerIC、MCU）或內存損壞。	替換測試：更換一塊已知完好的驅動控制板



五、液晶面板（Cell）自身故障（極為少見）

液晶屏本身的玻璃、T-CON或驅動IC損壞。

綜合排查流程建議

對于工業應用中的黑屏故障，建議遵循以下專業、高效的步驟：

1.第一步：檢查電源與喚醒。確保電源指示燈亮起。嘗試按電源鍵或菜單鍵喚醒。

2.第二步：背光測試（關鍵）。在黑暗環境中，用手電筒照射屏幕，看是否能看到微弱的圖像。

如果能看到圖像：?jiǎn)栴}出在背光電路（恒流板/燈條/EN信號）。重點排查恒流板輸入輸出和EN信號。

如果完全看不到圖像：?jiǎn)栴}可能在信號源、信號連接或主控板。

3.第三步：交叉測試

用已知正常的信號源（電腦/主機）連接該液晶屏。

將該液晶屏連接到已知正常的驅動板或控制系統。

更換信號線。

4.第四步：測量電壓。測量液晶屏驅動板的輸入電壓和輸出到液晶屏的邏輯電壓（如3.3V或5V）。

5.第五步：重裝排線。仔細、溫柔地重新插拔液晶屏與驅動板之間的所有排線。

6.第六步：最終確認。如果經過以上所有步驟，故障依舊，則很可能需要更換驅動控制板或液晶模組本身。
