IPS、VA、TN三種TFT液晶模組面板技術結構與顯示有什么差異

在TFT-LCD（薄膜晶體管液晶顯示）技術體系中，IPS、VA、TN是三種最常見的液晶分子排列方式，它們決定了屏幕的視角范圍、色彩表現、響應速度和對比度等核心性能。雖然三者都屬于TFT主動矩陣驅動技術，但由于液晶分子取向和電場控制方式的不同，顯示效果差異顯著。了解這三種技術的區別，不僅是電子工程師選型的基礎，也是工業設備、醫療影像、車載顯示和消費電子產品進行屏幕匹配的重要依據。

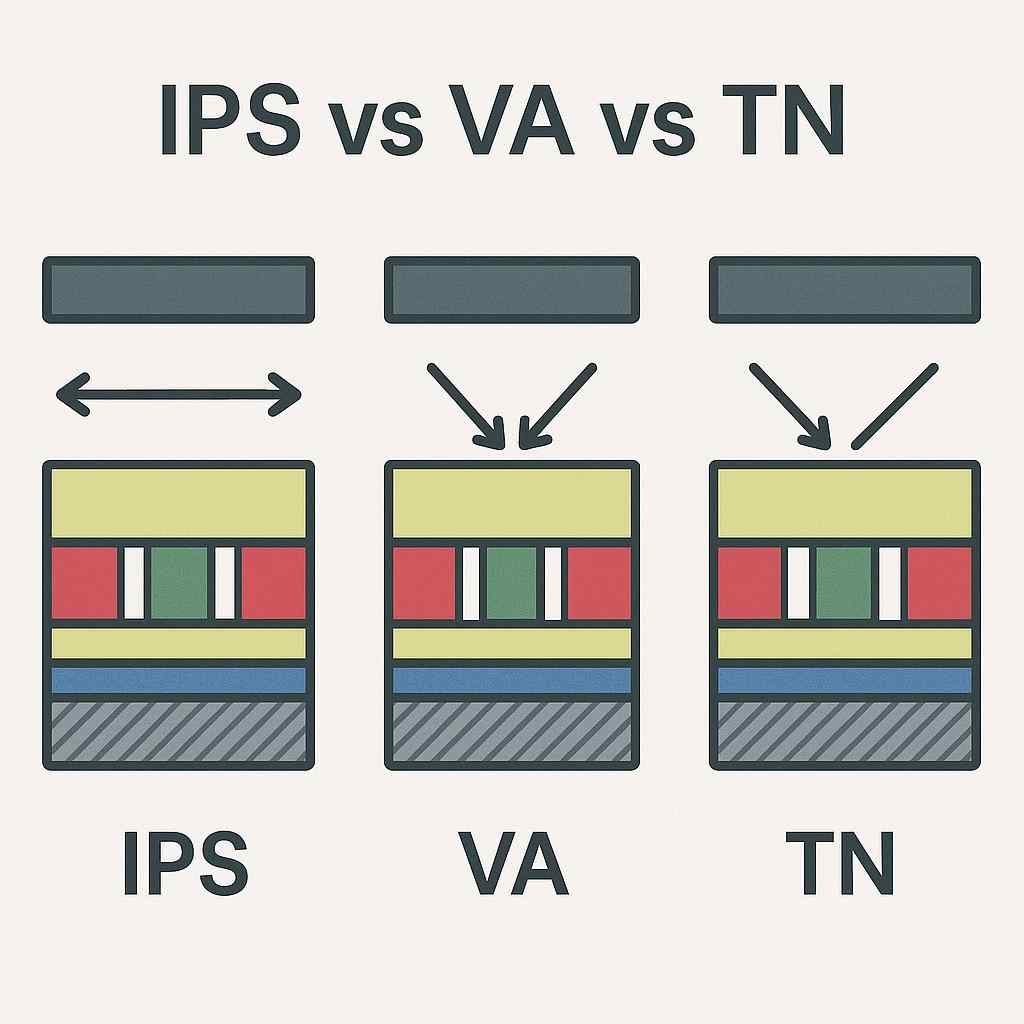

一、TFT-LCD液晶屏的工作基礎

TFT-LCD（ThinFilmTransistor-LCD）通過電場控制液晶分子的取向來調節光的偏振，從而控制透光率，顯示不同亮度和顏色。每個像素點由一個TFT晶體管和一個電容組成，電壓的變化決定液晶分子的旋轉角度。而IPS、VA、TN三種類型的區別，主要在于液晶分子排列方向與電場作用方向的不同：

類型	液晶分子排列方向	電場方向	特征
TN（Twisted Nematic）	垂直→扭曲排列	垂直電場	成本低、響應快、視角窄
VA（Vertical Alignment）	垂直排列	垂直電場	對比度高、黑色深邃
IPS（In-Plane Switching）	平面水平排列	水平電場	視角廣、色彩準確

二、TN技術原理與特征

1.結構原理

TN（扭曲向列型）液晶是最早實現商用的TFT結構。液晶分子在無電壓狀態下，沿屏幕厚度方向呈90°螺旋扭曲排列。當電場施加時，液晶分子順著電場方向旋轉，偏振光通過角度變化被控制，從而調節亮度。

特點：

結構簡單，制造成本低；

響應時間快（1~5ms）；

但視角狹窄（水平45°左右）；

灰階顯示能力有限（色彩層次較弱）。

2.優點

成本最低，適合大規模量產；

功耗低，響應速度快；

穩定性高，壽命長；

適用于對色彩要求不高的設備。

3.缺點

視角狹窄，顏色在斜視角下偏色嚴重；

對比度低（約400:1~800:1）；

色彩還原不夠準確；

黑場漏光明顯。

4.應用場景

儀器儀表、工業控制終端；

ATM機、POS機、家電顯示屏；

入門級顯示器和筆記本電腦。

三、VA技術原理與特征

1.結構原理

VA（垂直配向）技術在無電壓狀態下，液晶分子垂直于玻璃基板排列。

當施加電壓時，分子會傾斜，產生透光。

與TN不同，VA技術通過多域（Multi-domain）取向結構實現大視角顯示。

即在一個像素內形成多個傾斜方向的液晶區域，保證從不同角度觀察時亮度一致。

常見類型：

MVA（Multi-domainVA）–富士通最早提出；

PVA（PatternedVA）–三星改進型；

ADSVA/AMVA–京東方、友達等優化版本。

2.優點

對比度高（典型值2000:1~5000:1）；

黑色純凈，適合暗場顯示；

色彩均勻性好；

可實現較大視角（約160°）。

3.缺點

響應時間較TN慢（8~20ms）；

驅動電壓較高；

制造工藝復雜，成本中等。

4.應用場景

醫療影像與監控顯示器；

電視機、車載中控屏；

工業可視終端與高對比度面板。

四、IPS技術原理與特征

1.結構原理

IPS（平面轉換）技術由日立于1996年推出，是目前高端顯示領域的主流結構。

它通過在同一平面上布置電極，使液晶分子在平面內旋轉而非垂直方向變化。

當施加電壓時，液晶分子沿水平方向旋轉角度，從而實現灰階變化。

這種設計避免了光線在垂直方向被阻斷的問題，因此具有極佳的可視角度與色彩一致性。

2.優點

超寬視角（178°可視）；

色彩還原精準，ΔE值低；

圖像穩定，無閃爍；

適合觸控應用（電場干擾小）；

使用壽命長，可靠性高。

3.缺點

成本較高（結構復雜、電容層多）；

響應速度略慢于TN（一般4~8ms）；

功耗略高（驅動電流更大）。

4.應用場景

高端工業控制終端；

醫療診斷監視器、設計繪圖顯示器；

高端筆記本與平板設備；

智能車載儀表及AR/VR顯示終端。

五、三種技術的參數對比

項目	TN	VA	IPS
分子排列	垂直扭曲	垂直配向	平面旋轉
電場方向	垂直	垂直+多域	平面水平
對比度	400~800:1	2000~5000:1	1000~1500:1
可視角度	60°	160°	178°
響應時間	1~5ms	8~20ms	4~8ms
亮度均勻性	一般	良好	優秀
色彩還原度	一般	好	極佳
功耗	低	中	略高
制造成本	低	中等	高
適用環境	靜態工業	高對比顯示	專業顯示、觸控應用



六、顯示效果對比

1.視角表現

TN：偏色嚴重，斜視時亮度不均；

VA：視角較廣但在極角仍有色移；

IPS：幾乎無色偏，視角一致性最佳。

2.黑色表現

VA最優，黑色深邃；

TN灰黑偏淺；

IPS在亮場表現好，但黑位略灰。

3.色彩飽和度

IPS面板的色域覆蓋可達100%sRGB甚至DCI-P3；

VA次之；

TN僅覆蓋約70~80%sRGB。

4.動態顯示

TN最快，適合高速刷新；

IPS通過Overdrive補償可接近TN水平；

VA響應慢，拖影較明顯。

七、制造與工程實現差異

工藝環節	TN	VA	IPS
電極設計	單層電極	多域結構電極	雙平面交錯電極
液晶配向	旋轉取向膜	垂直配向膜	水平取向膜
電壓驅動	低	中高	中高
像素結構	簡單矩陣	多域分區	平面多電極
生產難度	低	中	高
成品率	高	中高	稍低

IPS結構在制造中需保證平面電極一致性和液晶層厚度精度，對光刻和貼合要求極高，VA則需要精確控制配向膜角度與液晶預傾角。

八、典型應用場景

場景	推薦技術	說明
工業設備控制屏	TN / VA	追求響應與穩定性
醫療影像終端	IPS / VA	注重灰階細膩與對比度
戶外高亮屏	IPS	可視角廣、抗反光性能優
游戲顯示器	TN / Fast IPS	高刷新率與低延遲
車載儀表	VA / IPS	黑場表現優、亮度高
設計制圖 / 攝影	IPS	色彩精度最高
消費級電視	VA	成本適中、對比度高

九、發展趨勢

1.FastIPS/SuperIPS

通過優化液晶材料與電極結構，使響應時間縮短至2ms以下，已廣泛用于電競與工業快速視覺系統。

2.QD-IPS/QD-VA（量子點背光）

量子點技術改善色域覆蓋，IPS可達99%DCI-P3，VA可達97%。

3.Mini-LED與Micro-LCD融合

TFT陣列與Mini-LED分區背光結合，大幅提升動態對比與峰值亮度。

4.IGZO-TFT技術

采用氧化物半導體TFT（IGZO）替代非晶硅a-Si，顯著提高電子遷移率，支持高刷新低功耗。

5.超寬溫工業顯示

新型配向膜技術使IPS與VA液晶屏能在-40℃至+90℃下穩定顯示，適用于戶外與工業惡劣環境。

十、選型建議

應用需求	推薦技術	關鍵理由
成本優先、數據靜態顯示	TN	成本低、功耗小
追求高對比度和深黑表現	VA	黑位優秀、對比度高
追求廣視角與高色準	IPS	顏色準確、視角極佳
觸控產品	IPS	電場干擾小、穩定性高
快速刷新（游戲/視覺檢測）	Fast IPS / TN	響應快、延遲低
醫療影像	IPS / MVA	灰階平滑、亮度均勻

在工業與醫療場景中，IPS型TFT-LCD已成為高端顯示的主流標準，而VA型則憑借對比度優勢被廣泛用于車載與電視領域。TN型雖然逐漸減少，但因其低成本和高速特性仍在嵌入式小屏市場占據一席之地。TN、VA與IPS三種液晶技術是TFT-LCD的三大支柱，它們各自代表了不同的設計理念與性能取向：

TN：速度優先，成本最低；

VA：對比優先，黑色最深；

IPS：色彩與視角最優，綜合性能最平衡。

工程設計中，選擇哪種液晶結構，應根據實際應用需求、功耗限制與成本預算綜合考慮。隨著Fast-IPS、Mini-LED背光與IGZO-TFT技術的成熟，IPS與VA正逐步融合，顯示產業正邁向更高亮度、更廣色域與更低延遲的新階段。

十二、參考資料

1.IEC61747-5-5

《液晶顯示模組通用規范》

2.VESAFPDM2.0

3.JEITAED-2522

4.AUODisplayTechnologyWhitePaper(2023)

5.BOEDisplayPanelTechnicalReport(2023)

6.TianmaDisplayApplicationGuide(2022)

7.IEEETransactionsonDisplayTechnology,Vol.29,No.6(2023)

8.維基百科TN,IPS,VALCDtechnologies

9.GB/T38238-2019
