LCD液晶屏驅動板可以通用嗎？深入解析尺寸與品牌兼容邏輯

在液晶顯示系統中，驅動板是連接屏幕與主控系統的“橋梁”。它負責接收來自主控板的信號，并將其轉換為液晶屏能夠理解的時序、電壓與背光控制指令。沒有驅動板，液晶屏只是“沒有靈魂的玻璃”。

但在設備研發或采購時候中，很多人都會產生疑問：

1、“同樣尺寸的 LCD 液晶屏，驅動板能否直接通用？”

2、“不同品牌、但相同尺寸的屏幕是否能共用驅動方案？”

這些問題看似簡單，卻牽涉到接口標準、信號協議、分辨率匹配、電壓邏輯與背光控制等多方面因素。

一、驅動板與液晶屏的關系

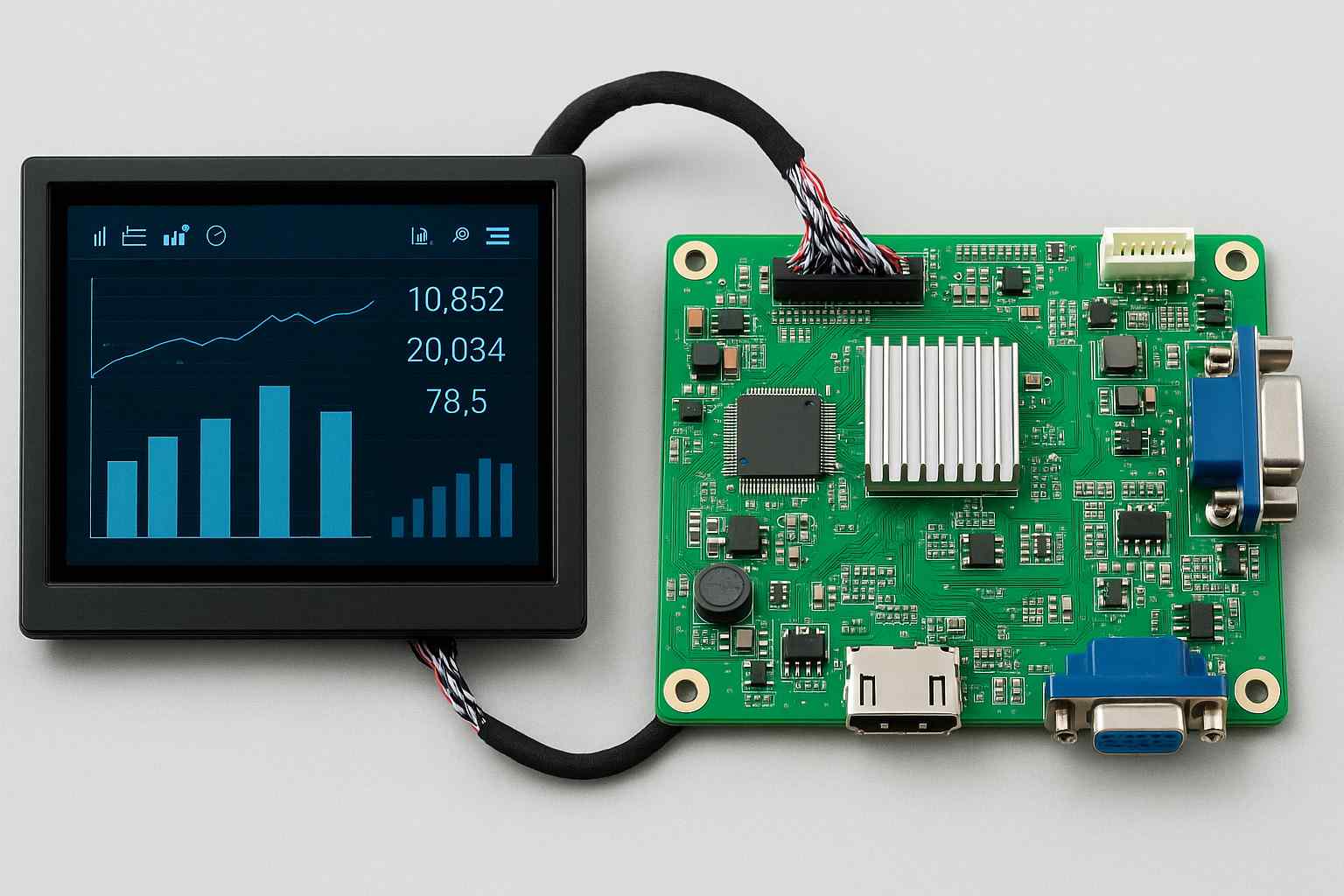

液晶屏本身并不能直接顯示圖像。它需要驅動板來完成以下任務：

1.信號轉換：將來自主板的 HDMI/VGA/TTL 等信號，轉換為液晶屏能理解的 LVDS 或 eDP 時序信號；

2.供電管理：為液晶屏提供穩定的邏輯電壓（一般 3.3 V 或 5 V）與背光電流；

3.時序控制：根據屏幕型號輸出正確的行、列掃描信號；

4.色彩處理：部分驅動板內置圖像增強、Gamma 校正、電平補償功能。

因此，驅動板的設計會嚴格依據液晶屏的規格書而定，特別是接口類型、分辨率與背光參數。即使尺寸相同，不同型號的液晶屏也可能完全不兼容。

二、同尺寸屏幕，驅動板可以通用嗎？

很多人誤以為只要屏幕尺寸一樣，比如兩個 5.7 英寸或兩個 10.1 英寸的屏，就可以共用驅動板。實際上，這種判斷是錯誤的，尺寸只是物理參數，決定了屏幕的外觀大小，但并不代表內部結構一致。影響驅動板兼容性的核心有以下幾個因素：

1. 分辨率不同，驅動板就不兼容

同樣是 5.7 英寸屏，有的分辨率是 640×480（VGA），有的是 800×480（WVGA），甚至 1024×600（WSVGA）。

驅動板的時序輸出頻率、像素時鐘（Pixel Clock）、行列周期都與分辨率直接相關。如果時序不匹配，屏幕就會出現花屏、閃爍甚至無法點亮。

例如：

AUO G 057 VN 01 V 2：640×480

Innolux AT 056 TN 52：800×480

雖然尺寸幾乎一樣，但驅動板完全不能共用。

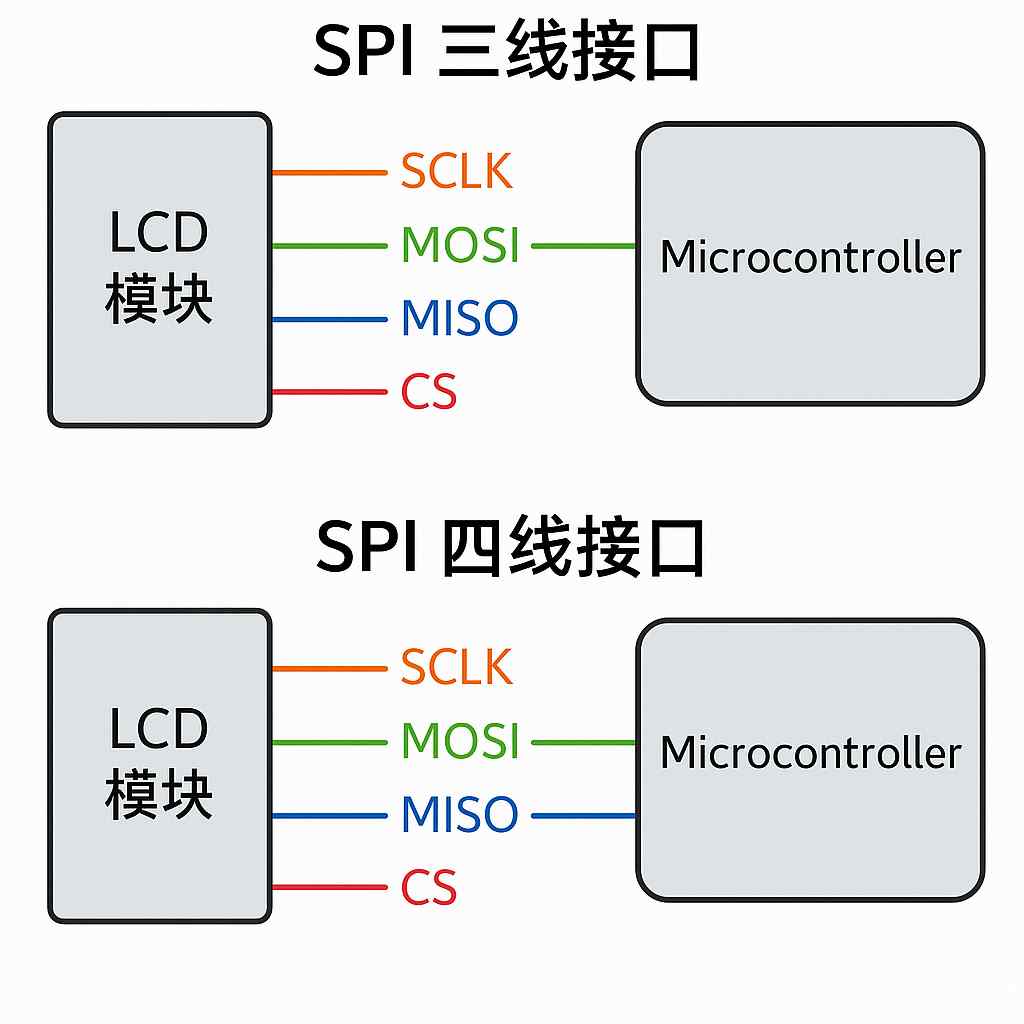

2. 接口類型不同，信號線不匹配

常見接口包括：

TTL 接口（并行信號，一般用于小尺寸）；

LVDS 接口（差分信號，主流工業屏使用）；

eDP 接口（高分辨率筆記本、醫療屏）；

MIPI 接口（手機與便攜設備常用）。

同尺寸屏若接口不同，驅動板就完全不通用。例如，5.7 英寸 LVDS 接口的屏無法用 TTL 驅動板點亮。

3. 電壓與信號位寬差異

液晶屏驅動電壓有 3.3 V、5 V 甚至 12 V 版本；信號位寬有 6-bit、8-bit 兩種（對應顯示色數 262 K 或 16.7 M）。

驅動板電壓若輸出錯誤，輕則不亮，重則燒屏。

因此，即便尺寸、接口相同，若信號位寬不同，仍需修改驅動固件。

4. 背光參數差異

屏幕背光電流、驅動電壓與 LED 串并結構各異。

例如某屏為 8 串 6 并（8 S 6 P），另一屏為 6 串 8 并（6 S 8 P），驅動板若直接共用，可能導致亮度異?；虮彻怛?qū)動 IC 過載燒毀。

同尺寸≠可通用

只有當分辨率、接口類型、信號位寬、電壓、背光參數完全一致時，同尺寸屏才可能共用驅動板。而這種情況往往只存在于同型號、同品牌、同批次的屏幕中。

三、不同品牌、相同尺寸的液晶屏，驅動板能通用嗎？

這是另一個常見誤區。不同品牌（如 AUO、BOE、Tianma、Innolux）即使生產相同尺寸的屏，也有大量結構性差異。

1. 時序控制器（T-CON）設計不同

每家面板廠的 T-CON 控制邏輯不同，即使接口標準一樣，信號時序也會有微小偏差。

例如：

AUO 的 LVDS 時序多以 JEIDA 標準為主；

京東方（BOE）多數采用 VESA 時序。

兩者的位順序不同，若直接共用驅動板，會導致圖像色偏或亂行。

2. Gamma 曲線與色域補償不同

不同品牌的屏幕 Gamma 曲線和色域覆蓋率不同（如 50%NTSC、72%NTSC），驅動板需加載對應的 EDID 或 Gamma 表。

否則，畫面會偏藍、偏暗或?qū)哟尾磺濉?/p>

3. 背光接口與亮度控制方式不同

部分品牌采用獨立亮度 PWM 引腳，部分則集成在 LVDS 線上；背光開關邏輯（高有效或低有效）不同。

若驅動板邏輯與之不符，背光可能無法點亮或常亮不滅。

不同品牌即使尺寸一致，驅動板也不能直接通用。

需要根據具體型號參數表重新配置驅動板固件，甚至更換接口排線。

四、如何判斷驅動板是否可通用？

工程上判斷驅動板能否兼容另一款工業液晶屏，需對比以下五項核心參數：

判斷項目	必須一致	說明
屏幕型號	√	同型號最保險
分辨率	√	決定時序輸出
接口類型	√	TTL / LVDS / eDP 不可混用
信號位寬	√	6-bit 與 8-bit 不兼容
背光參數	√	電流、電壓必須匹配
電源電壓	√	超壓可能燒毀屏
控制邏輯	可調整	可通過刷程序解決

如有任意一項不符，就必須重新配置或更換驅動板。

五、驅動板“半通用”的解決方式

為了方便開發，一些廠家推出了“多制式通用驅動板”，支持多分辨率、多接口輸出。例如：

多信號輸入接口（HDMI + VGA + AV + USB）

多種輸出接口選擇（LVDS、TTL、eDP 可選）

可刷固件或自定義 EDID 參數

背光電流可調、PWM 亮度控制

此類驅動板通常用于開發階段或維修替代。但仍需通過跳線或程序配置與具體屏幕參數匹配，否則也無法完全通用。

對于工業設備制造而言，建議選用與液晶屏型號對應的專用驅動板，以保證長期穩定與一致性。

六、通用驅動板使用時的注意事項

如果確實需要測試或臨時替代，請?zhí)貏e注意以下幾點：

1.查閱液晶屏規格書：獲取引腳定義、邏輯電壓、背光電流、時序參數。

2.檢查接口定義是否完全一致：特別是電源腳與信號腳順序，否則可能燒板。

3.測試前逐步上電：先斷開背光，只測試邏輯信號；確認顯示正常后再接背光。

4.背光驅動電流不要超過規格值：過流可能導致 LED 背光過早老化。

5.保持良好接地與屏蔽：工業設備中電磁干擾強，接地不良容易出現閃屏或花屏。

6.固定結構與防震：驅動板應遠離高溫與震動源，可增加隔離支架與防震墊。

七、如何快速確定匹配方案

在工業顯示項目中，工程師通常按以下步驟操作：

1.先在 leehon 等數據庫中查找屏幕型號(如沒有找到，可以聯系客服咨詢)；

2.確認接口類型、分辨率、信號位寬與供電參數；

3.與驅動板廠家提供的固件列表對比，選擇最接近的配置；

4.若無完全匹配型號，則與驅動板廠家溝通定制固件；

5.測試點亮后，通過示波器檢測時序波形，確認兼容性。

通過這種方法，可以最大程度地保證不同液晶屏之間的替換兼容，而不是盲目“拼裝”。

八、驅動板能否通用，取決于匹配精度

情況	通用性
同品牌、同型號液晶屏	可以通用
同品牌、同尺寸但不同型號	需重新匹配時序
不同品牌、同尺寸	基本不通用
不同接口（TTL / LVDS / eDP）	絕不通用
定制驅動板 + 修改固件	可實現兼容

在選擇液晶屏驅動板時，建議始終以屏幕型號為核心依據，配套選型、嚴格驗證，而不是僅憑尺寸或品牌做判斷。液晶屏與驅動板之間更像“專屬綁定”關系。尺寸相同只是外觀一致，真正決定能否共用的，是分辨率、接口標準、信號邏輯、背光電流與時序匹配。對于追求長期穩定的工業設備來說，通用不是目標，穩定才是標準。
