TFT-LCD液晶屏模組使用的通信協議有哪些？

TFT-LCD是一種基于薄膜晶體管技術的液晶顯示器，廣泛應用于各種顯示設備中，如電視、電腦顯示器、智能手機、工業控制屏幕、汽車顯示屏等。隨著電子技術的不斷發展，TFT-LCD屏幕逐漸替代了傳統的顯示技術，成為現代顯示技術的重要組成部分。

TFT-LCD工作時，需要通過不同的通信協議與其他硬件（如微控制器（MCU）、GPU（圖形處理單元）、顯示驅動IC）進行數據交換。這些協議負責傳輸圖像、文本、視頻等信息，并控制顯示屏的亮度、對比度、顏色等顯示效果。常見的通信協議包括并行接口和串行接口兩大類。

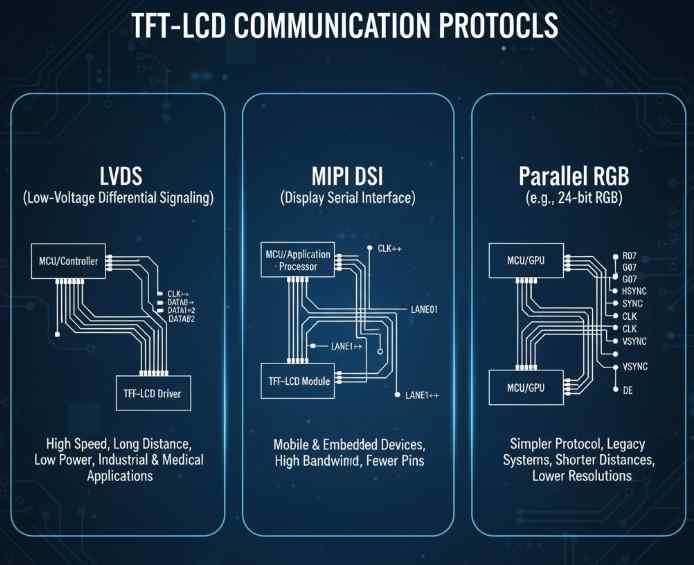

跟著精顯科技來深入探討TFT-LCD使用的通信協議，包括并行通信協議（如RGB、8080/6800并行接口）和串行通信協議（如SPI、I2C、MIPIDSI、LVDS）。我們將逐一介紹這些協議的工作原理、優缺點、應用場景以及它們與TFT-LCD的適配性。

二、TFT-LCD常見的通信協議

1.并行接口協議

1.1RGB接口

RGB接口是TFT-LCD最常用的并行接口協議之一，廣泛應用于各種顯示設備中。它通過紅色（R）、綠色（G）、藍色（B）三種色光信號以及同步信號（HSYNC、VSYNC）來傳輸顯示數據。

工作原理：RGB接口將每個像素的紅、綠、藍分量通過多條數據線并行傳輸?shù)斤@示屏的驅動IC，然后通過液晶分子控制背光透過顯示圖像。

接口特性：

數據線數量：一般為8位、16位、24位或32位，用于傳輸每個像素的紅、綠、藍色分量。

時序信號：HSYNC（水平同步）和VSYNC（垂直同步）用于同步圖像刷新。

數據傳輸：并行傳輸，每個像素的顏色數據通過多條線同時傳輸，提高了數據傳輸速度。

優點：

高速傳輸：并行數據傳輸方式使得圖像數據傳輸速度較快，適用于大分辨率、高刷新率的顯示需求。

簡單易用：結構簡單，許多顯示設備和驅動IC都支持RGB接口。

缺點：

占用多條線：RGB接口需要多條數據線，線路復雜，尤其在高位寬（24位或32位）時，線纜復雜且占用空間較大。

功耗較高：由于并行數據傳輸，每個時鐘周期需要多條信號線同時工作，導致功耗較高。

1.2 8080并行接口

8080并行接口是一種由Intel定義的8位數據總線，常用于早期的TFT-LCD顯示屏。

工作原理：8080接口使用8條數據線進行并行傳輸，通過命令/數據選擇信號（RS）、讀/寫信號（RD、WR）來控制數據傳輸。同步信號CS（ChipSelect）用于選擇目標設備。

優點：

簡單易用：該接口傳輸方式簡單，適用于低復雜度的顯示設備。

兼容性好：廣泛用于舊款MCU和顯示設備中，兼容性較好。

缺點：

帶寬有限：相比RGB和LVDS接口，8080并行接口的傳輸速度較低，適合分辨率較低的顯示設備。

信號干擾由于數據總線較長，信號容易受到干擾，影響傳輸質量。

1.3 6800并行接口

6800接口與8080接口類似，也是并行數據傳輸接口，由6800系列微處理器定義。

工作原理：6800接口采用8位數據線，并通過控制信號（如讀/寫信號（RD、WR）、命令/數據選擇信號（RS））與顯示器進行通信。

優點：

簡化設計：接口簡單，適用于一些較為基礎的顯示設備。

成熟穩定：被廣泛應用于早期的TFT顯示屏。

缺點：

速度較低：6800接口的傳輸速度較慢，無法滿足高分辨率顯示的需求。

功耗較高：與8080接口類似，信號并行傳輸時功耗較高。

2.串行接口協議

2.1SPI（SerialPeripheralInterface）

SPI是一種常用的串行通信協議，適用于TFT-LCD與微控制器（MCU）之間的數據傳輸。

工作原理：SPI協議使用四條信號線：

MOSI（MasterOutSlaveIn）：主設備到從設備的數據線。

MISO（MasterInSlaveOut）：從設備到主設備的數據線（在三線制SPI中沒有此線）。

SCK（SerialClock）：時鐘信號，由主設備提供。

SS（SlaveSelect）：選擇從設備的信號。

優點：

簡單易用：相較并行接口，SPI僅使用四條信號線，設計更加簡單。

數據傳輸穩定：由于使用串行通信，傳輸數據穩定性較高，適合中等分辨率的顯示需求。

缺點：

傳輸速度較低：相比并行接口，SPI的速度較低，通常適用于中等分辨率、低幀率的顯示器。

不支持高速圖像傳輸：對于需要高帶寬的顯示需求（如高清顯示），SPI協議可能會受到限制。

2.2MIPIDSI

MIPIDSI是專為移動設備設計的高帶寬串行接口，廣泛應用于高分辨率的智能手機、平板電腦及其他嵌入式設備的TFT-LCD顯示屏。

工作原理：MIPIDSI通過差分信號傳輸（HS（高速信號）和LP（低功耗信號）），提供高速數據傳輸，并通過MIPIPHY層接口進行優化。MIPIDSI協議支持多通道傳輸，可提高帶寬。

優點：

高帶寬：MIPIDSI支持高分辨率和高刷新率的顯示需求，適用于4K甚至8K顯示屏。

低功耗：MIPIDSI采用差分信號傳輸方式，功耗相對較低，適合便攜設備。

靈活性強：支持多通道傳輸，可以根據需要擴展帶寬。

缺點：

復雜性高：相較于SPI和并行接口，MIPIDSI接口更加復雜，需要專門的硬件支持。

應用范圍有限：目前MIPIDSI主要用于高端智能設備和移動設備，適用于工業液晶屏的應用相對較少。

2.3LVDS

LVDS是一種常見的低壓差分信號通信協議，廣泛應用于液晶顯示器的高速數據傳輸。

工作原理：LVDS通過差分信號對（正負電壓差）傳輸數據，相比單端信號，差分信號更能有效減少電磁干擾，提供高速穩定的數據傳輸。

優點：

高傳輸速率：LVDS能夠提供高速的圖像數據傳輸，適用于高分辨率顯示。

低功耗：相比傳統的TTL或RS-232接口，LVDS具有更低的功耗。

抗干擾性強：差分信號的使用大大提高了抗干擾能力，適合惡劣環境下的應用。

缺點：

硬件復雜：LVDS需要專門的驅動IC和接收電路，相比SPI和并行接口設計更復雜。

成本較高：由于差分信號的需要，LVDS的實現成本較高。

三、TFT-LCD通信協議的選擇

選擇合適的通信協議對于TFT-LCD的應用至關重要，以下是選擇協議時需要考慮的幾個因素：

1.分辨率和數據傳輸速率

對于高分辨率的顯示器（如4K顯示屏、高清視頻），需要選擇支持高速數據傳輸?shù)膮f(xié)議，如MIPIDSI或LVDS。這些協議能夠提供更高的帶寬，適合顯示大量圖像數據。

2.設備類型

低功耗設備：對于一些低功耗設備（如嵌入式設備、智能設備），建議選擇SPI協議，因?yàn)槠浜?jiǎn)單、低成本且適用于中等分辨率顯示。

高性能設備：對于要求高顯示質量和分辨率的工業顯示屏、醫療顯示器、車載顯示器等，MIPIDSI或LVDS是更好的選擇，它們提供更高的帶寬和更穩定的顯示效果。

3.功耗要求

如果設備對功耗有嚴格要求，MIPIDSI和LVDS提供更低的功耗，同時也能支持更高的顯示分辨率和刷新率。相比之下，并行接口和SPI接口的功耗較高。

4.成本與設計復雜度

如果設備成本要求較低，且對顯示效果要求不是特別高，SPI接口或并行接口是較為適合的選擇。它們的硬件設計相對簡單，成本較低。而MIPIDSI和LVDS在硬件設計和接口實現上更加復雜，適合需要高性能顯示的設備。

常見問題

1.TFT-LCD屏幕如何選擇合適的通信協議？

選擇合適的通信協議需要考慮顯示設備的分辨率、刷新率、功耗要求和成本。如果設備需要高分辨率和高刷新率，建議選擇MIPIDSI或LVDS協議；如果設備是低分辨率、低功耗的應用，SPI和并行接口更合適。

2.SPI協議的傳輸速度是否適合高分辨率的顯示？

SPI協議的傳輸速度相對較低，通常適合中等分辨率的顯示設備。對于高分辨率（如4K或以上）顯示器，建議選擇MIPIDSI或LVDS，因?yàn)樗鼈兡芴峁└叩膸捄透斓臄?shù)據傳輸速率。

3.MIPIDSI和LVDS協議有何區別？

MIPIDSI：適用于移動設備，帶寬高，功耗低，支持高分辨率和高刷新率，廣泛應用于智能手機和便攜式設備中。它采用差分信號傳輸，并且支持多通道傳輸，適合高速數據傳輸。

LVDS：常用于工業設備，支持高分辨率顯示，抗干擾能力強，功耗較低。它的傳輸速率高，適合高質量顯示，但需要更復雜的設計。

4.并行接口協議與串行接口協議的優缺點是什么？

并行接口協議（如RGB、8080接口）傳輸速度較快，適合需要快速傳輸數據的高分辨率顯示設備，但需要更多的信號線，增加了布線復雜度和功耗。

串行接口協議（如SPI、MIPIDSI、LVDS）使用更少的信號線，適用于低功耗設備，但由于串行數據傳輸，速度相對較慢，尤其是SPI。

5.LVDS適合哪些應用場景？

LVDS廣泛應用于需要高分辨率、快速數據傳輸和高穩定性的顯示設備中，如工業顯示器、醫療設備、車載顯示屏等。它的抗干擾能力強，非常適合惡劣環境下的顯示需求。

TFT-LCD液晶模組使用的通信協議有多種，選擇合適的協議對于顯示效果、功耗、傳輸速度及成本等方面至關重要。常見的協議包括：

并行接口（RGB、8080、6800）：適用于分辨率較低、成本敏感的應用，但線纜多，功耗較高。

SPI：適用于低分辨率、低功耗應用，支持單向通信，成本低。

MIPIDSI：適用于高分辨率、移動設備、需要低功耗的應用，具有較高的傳輸速率。

LVDS：適用于高分辨率、高速度的顯示應用，抗干擾能力強，廣泛用于工業和專業顯示器中。
