RGB還是LVDS？LCD工業液晶屏幕信號傳輸選型

在工業設備里做顯示，很多項目卡在“信號怎么從主板送到屏上”。同一塊液晶屏，換一種傳輸方式，現場穩定性、EMI整改成本、線束復雜度、甚至后期可維護性都會完全不同。RGB（并行RGB/TTL）與LVDS（面板常用的FPD-Link/OpenLDI一類LVDS鏈路）看起來都是“把像素送到LCD液晶屏”，但它們的工程屬性幾乎是兩個世界：一個靠多根單端并行線同步像素節拍，另一個靠低擺幅差分對把數據串行化再送過去。

精顯從工業應用最關心的維度——抗干擾、線束與連接器、可達帶寬、布線難度、成本與維護、以及常見踩坑點——做系統對比，并給出液晶模組在不同場景下的選擇建議。

一、“RGB”和“LVDS”到底指什么

1、RGB：并行RGB/TTL

在很多MCU/MPU里，RGB接口本質是并行像素總線：每個像素用若干根數據線同時輸出，配合像素時鐘與行場同步信號，把像素節拍“喂”給面板的TCON（TimingController）。典型信號包括像素時鐘（PIXCLK/LCD_CLK/DOTCLK）、HSYNC、VSYNC、DE（DataEnable），以及RGB數據位（如18位或24位數據線）。NXP的應用筆記在描述LCD面板接口時明確指出面板需要HSYNC、VSYNC、DE、PIXCLK及完整RGB數據線。

ST的LTDC（LCD-TFTDisplayController）介紹文檔也說明控制信號（HSYNC、VSYNC、DE）以及像素時鐘可配置極性，并用于驅動LCD-TFT顯示。

可以把它理解成：RGB是“并行+同步時鐘”的裸像素輸出，線很多，時序靠主控持續輸出。

2、LVDS：面板接口中常說的LVDS

LVDS首先是一套電氣標準（TIA/EIA-644/644A定義的低電壓差分信號接口）。TI的設計指南提到LVDS相關標準由ANSI/TIA/EIA-644A等規格定義。

在顯示行業里，“LVDS屏”往往不是指“任意LVDS差分線”，而是指一種成熟的面板鏈路（常見被稱為FPD-Link/OpenLDI/PanelLink一類）：把并行RGB與控制信號序列化后，用若干組差分對（數據對+時鐘對）送到液晶模組端再反序列化。典型的單像素24bpp映射是4條LVDS數據對+1條LVDS時鐘對（4D+C）。TI的FPD-Link器件資料明確寫到“24位RGB+控制信號序列化后通過4data+clock（4D+C）LVDS接口輸出”。

可以把它理解成：LVDS在面板場景里經常代表“差分序列化鏈路”，線更少、擺幅更小、抗干擾更強，但對差分布線與端接更敏感。

二、為什么LVDS更適合“工業抗干擾”

工業現場最常見的敵人是：長線束、地電位差、開關電源紋波、變頻器、電機啟停的共模干擾、靜電放電。RGB與LVDS在電氣層面的差異，決定了它們面對這些問題時的“底子”。

1、LVDS的典型電壓擺幅與共模

以TI的LVDS器件描述為例，常見LVDS輸出差分?jǐn)[幅是約350mV（100Ω負載），共模輸出電壓典型在1.2V附近。TI多份資料都提到LVDS驅動器典型共模1.2V、差分?jǐn)[幅350mV。

同時，LVDS標準一致性指標中，器件說明也給出符合TIA/EIA-644的最低差分輸出電壓量級（例如最小247mV）等信息。

這意味著LVDS是“低擺幅+電流驅動+差分”的組合：對外輻射更小，對共模噪聲更不敏感，且在地電位差存在時更有容忍度（不少器件會在規格里說明可承受一定的地電位差）。

2、RGB并行接口的典型特征

RGB并行接口的信號（數據線、時鐘、同步）通常是單端CMOS/TTL電平。它靠像素時鐘邊沿去采樣并行數據，線多且彼此緊密相關：任何一根線的串?dāng)_、過沖、地彈、時序偏斜，都可能在屏上表現為抖動、閃點、偶發花屏或邊緣噪點。由于它不是差分結構，對地參考與回流路徑更敏感，線束一長、環境一吵，就更難控。

在工業設備中，這個差異會直接轉化為：

1·RGB更容易在EMI整改里“被動挨打”（要靠屏蔽、地設計、走線等慢慢補）
2·LVDS更像“先天抗性更強”（但也要做到差分對阻抗、端接、走線規則）

三、帶寬與可用分辨率

RGB與LVDS誰更能扛“高分辨率/高刷新”，這里要先糾正一個常見誤解：很多人以為“RGB是并行的，所以一定更快”。工程上并不總是這樣，因?yàn)樗俣绕款i往往不在“單根線快不快”，而在線數、走線匹配、連接器與線束可實現性。

1、RGB:每個像素周期并行吐出一個像素

NXP關于RGB并行接口的說明提到：并行數據接口“1個時鐘周期需要24位（或其他格式）表示1個像素”。

也就是說，RGB接口的“帶寬”主要取決于你能跑多高的像素時鐘，以及你的板級/線束能否保證這些線在該頻率下滿足時序裕量。

優點：協議簡單、直觀；

代價：線數暴漲，時序收斂困難，越高像素時鐘越難做可靠。

2、LVDS:序列化后走差分對

面板常用的LVDS鏈路（如FPD-Link/OpenLDI類）把24位RGB等信號序列化后輸出，典型是4D+C。

序列化的好處是：線更少，且差分傳輸更適合高速與更長連接；因此它在大量中尺寸工業液晶屏上成為主流接口之一。

TI的某些FPD-Link序列化器資料還會給出吞吐指標。

對工業應用而言，這類來源能幫助你在官網解釋：“為什么同樣分辨率，LVDS更容易實現穩定傳輸”。

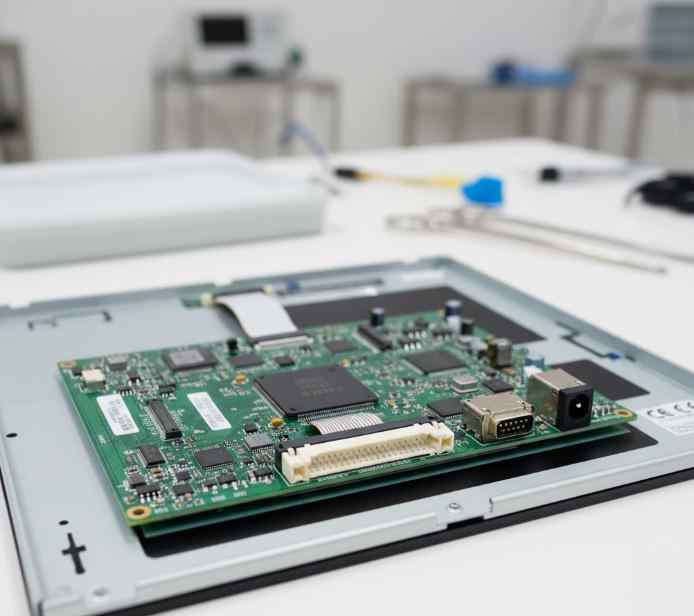

四、線束與連接器

1、RGB的線數：

數據線+時序線，少則二十多根，多則三十多根以常見24位RGB為例：

1·數據線：R/G/B共24根
2·時序：PIXCLK、HSYNC、VSYNC、DE（以及可能的復位、背光控制等）

NXP應用筆記中展示的示例接口用到18位RGB數據線（DISPB_DATA[17:0]）以及HSYNC、VSYNC、DE、PIXCLK。

如果你做24位，就更“粗壯”。這直接帶來：更寬的FPC/FFC、更多針腳連接器、更復雜的線束、更多回流與串?dāng)_處理工作。

2、LVDS的線數：

差分對為單位，常見4D+C（5對）或更少/更多（取決于位寬與鏈路）TIFPD-Link文檔明確給出4data+clock（4D+C）的典型結構。

對比RGB的二三十根單端線，LVDS往往在連接器、排線寬度、線束裝配一致性上更有優勢。

工業項目的現實經驗是：

1·線越多，裝配出錯率越高，批量一致性越難控
2·線越少、差分越規范，工藝窗口越大

五、為什么很多工業液晶模組“越到現場越像玄學”

1、LVDS的EMI優勢有明確來源依據

TI關于LVDS技術的概述提到：由于信號擺幅更小，LVDS相較傳統CMOS/TTL等能減少EMI影響，原因包括電流模式驅動、軟轉換、低開關電流和真正的差分傳輸。

TI在FPD-Link介紹中也提到LVDS在EMI方面相較其他技術有優勢，強調其較低的譜內容（EMI）。

2、RGB的EMI挑戰：

RGB并行接口的像素時鐘會帶著大量高頻能量，數據線同時翻轉會形成較大的瞬時電流與回流壓力。線束一長，等效成“天線”，很容易引入輻射/傳導問題，現場與實驗室差異也會變大（現場地線、機殼接地、線束走向更不可控）。

因此很多工業項目最終的選擇邏輯會變成：

1·若是板對板、距離很短、結構緊湊，RGB仍然可控
2·若存在跨板連接、線束繞行、干擾源豐富，LVDS往往更穩

六、布線與調試難度：

RGB難在“時序一致”，LVDS難在“差分鏈路規范”

1、RGB：你要對每一根線負責

RGB并行口的核心難點是時序：像素時鐘到來時，數據必須在建立/保持時間窗口內穩定。線多意味著：

每根線的長度差帶來偏斜
串?dāng)_帶來波形畸變
回流路徑不佳帶來地彈

如果再疊加“屏端TCON對時序要求比較緊”，你會在調試階段花大量時間在波形與時序裕量上。

2、LVDS：對差分對、端接與阻抗負責

LVDS常用100Ω差分端接，差分對要匹配長度與阻抗，走線需要控制耦合、過孔與參考平面完整。好處是通道少，規則清晰；難點是高速差分不允許“隨便畫”，連接器、FFC、轉接板都可能成為瓶頸。

從工程管理角度看：

RGB是“線太多，問題太分散”
LVDS是“線少但每條都要按規范來”

七、可靠性與維護

1、可替換性：接口決定你能否“換屏不換板”

很多LCD液晶屏型號會在生命周期里更新。RGB接口對面板時序參數敏感（行場、極性、像素時鐘、DE模式等），換屏往往意味著重新核對一套時序；LVDS面板也同樣需要匹配映射與時序，但行業里L(fēng)VDS面板生態更成熟，很多替代料遵循相近鏈路規范，系統的適配空間相對更大（前提是你預留了驅動與映射的彈性）。

2、抗環境：震動、粉塵、氧化、松動

線束越多、針腳越多，長期震動與氧化帶來的接觸風險越大。LVDS用更少的差分對，連接器針腳數更小，在“裝配一致性”上通常更占優。

八、把“接口選型”變成可落地的決策

下面給出一套工業項目里非常實用的選擇邏輯，你可以直接寫進官網“選型指南”，也適合業務同事拿去溝通客戶。

1、優先考慮RGB的典型場景

1·主板與液晶模組距離極短（板對板/短FPC），結構緊湊
2·分辨率不高或像素時鐘可控，且對EMI約束沒那么苛刻
3·主控自帶成熟RGB/LTDC接口，軟件棧與團隊經驗更偏RGB
4·希望鏈路簡單直觀，調試資源（示波器、邏輯分析）足夠

RGB接口的信號組成與時序在NXP、ST等主控文檔中都有明確描述，適合做標準化配置與驗證。

2、優先考慮LVDS的典型場景

1·需要跨板連接、線束更長、環境干擾更強
2·需要更好的EMI表現，減少整改成本
3·分辨率與刷新提升后，RGB的并行線束與時序收斂成本過高
4·產品要做更強的批量一致性與可維護性

LVDS在電氣擺幅與EMI方面的優勢有明確技術依據（低擺幅差分），面板鏈路（如FPD-Link）對24位RGB常見4D+C結構也有清晰的行業實現。

3、接口選擇要和結構形態綁定

很多項目不是因?yàn)?ldquo;接口理論上不行”失敗，而是因?yàn)榻Y(jié)構讓它變得不可控：

1·想用RGB，但屏在門板上、主板在機箱里，中間一根長排線繞來繞去
2·想用LVDS，但轉接板太多、連接器沒選對、差分對被迫繞線且參考地不連續

接口選型時，把“線束長度、走線路徑、連接器形態、接地方案”一起寫進評審，往往能少走一半彎路。

九、建議做這些測試

為了讓“選型”變成可驗證的結論，而不是主觀判斷，建議你建立接口驗證清單：

1·信號完整性：關鍵邊沿、過沖/欠沖、抖動、差分眼圖（LVDS）
2·EMI預評估：整機在典型工作模式下的輻射/傳導趨勢
3·溫度與老化：高低溫下花屏/閃爍概率、連接器接觸穩定性
4·抗擾度：電機啟停、繼電器吸合、ESD點放對畫面影響
5·批量一致性：至少三套樣機/小批試產復現概率

尤其在工業場景，“穩定性”是第一指標，參數再漂亮，現場不穩就是返工成本。

十、常見問題

Q1：RGB接口不是并行的嗎，為什么反而更容易出問題？

并行本身不等于容易。RGB需要二三十根單端線在同一像素節拍下協同工作，任何一根線的偏斜、串?dāng)_、回流不良都可能破壞采樣窗口。它的難點在“線太多、時序太緊”，尤其當線束變長、環境變吵時更明顯。

Q2：LVDS為什么更適合工業抗干擾？有數據依據嗎？

LVDS典型差分?jǐn)[幅約350mV、共模約1.2V，屬于低擺幅差分傳輸。相關技術資料指出，小擺幅與差分傳輸可降低EMI，并減少對共模干擾的敏感度。

Q3：面板說“LVDS接口”，就是TIA/EIA-644標準嗎？

電氣層面往往遵循LVDS（TIA/EIA-644/644A）一類標準的擺幅與閾值要求；但在顯示行業，“LVDS屏”常常還包含特定的面板鏈路格式（例如FPD-Link/OpenLDI映射）。因此選型時既要確認電氣兼容，也要確認通道數、位寬映射與時序。

Q4：LVDS是不是就一定能走很長線？能走多遠？

標準本身不直接給出統一的“米數”，距離取決于數據速率、線纜類型、端接、損耗與EMI環境。工程上LVDS通常比并行RGB更適合跨板和更長連接，但要按差分鏈路規范做線材與端接，并在目標線長上做實測驗證。

Q5：我已經選了RGB屏，后期發現EMI難控，還有補救空間嗎？

有，但成本會逐步上升。常見思路包括：縮短RGB線束、加強地參考與回流、優化走線與串?dāng)_、增加屏蔽與濾波、降低像素時鐘或刷新策略、結構上調整線束路徑。若結構允許，評估把并行RGB轉換為L(zhǎng)VDS再走線，也是一條常見的工程路線（需要額外的序列化/反序列化器件）。
