為什么LCD工業液晶屏“分辨率一樣”卻不兼容？

很多工程現場都有過這種經歷：舊屏壞了，找到一塊“尺寸差不多、分辨率一模一樣”的LCD工業液晶屏或液晶模組，裝上去卻黑屏、花屏、顏色怪、觸摸亂跳。最后才發現——分辨率一致，只說明“像素格子數量相同”，并不代表“屏和主板說的是同一種語言”。

如果把顯示系統比喻成通信，分辨率更像“消息里有多少字”，而兼容性取決于：用什么電纜、什么電平、什么編碼、什么時序、先握手還是先發數據、顏色位怎么排、上電順序怎么走。工業液晶屏的“點亮”，本質是多個層級同時對齊的結果。

一、分辨率不是“兼容參數”，只是“顯示內容容量”

分辨率（例如1024×768、1280×800、640×480）描述的是像素矩陣大小。它不會告訴你：

屏是RGB并口還是LVDS還是eDP還是MIPIDSI；

數據是RGB565/666/888；

LVDS是JEIDA還是VESA映射；

是否需要初始化命令；

像素時鐘、同步極性、porch到底是多少；

背光與邏輯電源上電順序是否有硬約束。

所以“同分辨率卻點不亮”，并不反常，反而是工業屏替換中最常見的情況。

舉個最直觀的例子：京瓷液晶屏TCG075VGLDA-G00的頁面明確寫著分辨率640×480，但接口是CMOS（并口）。

同樣是640×480，你如果買到一塊LVDS接口的VGA屏，分辨率再一致也沒用——主板輸出的電氣接口不同，系統根本“說不上話”。

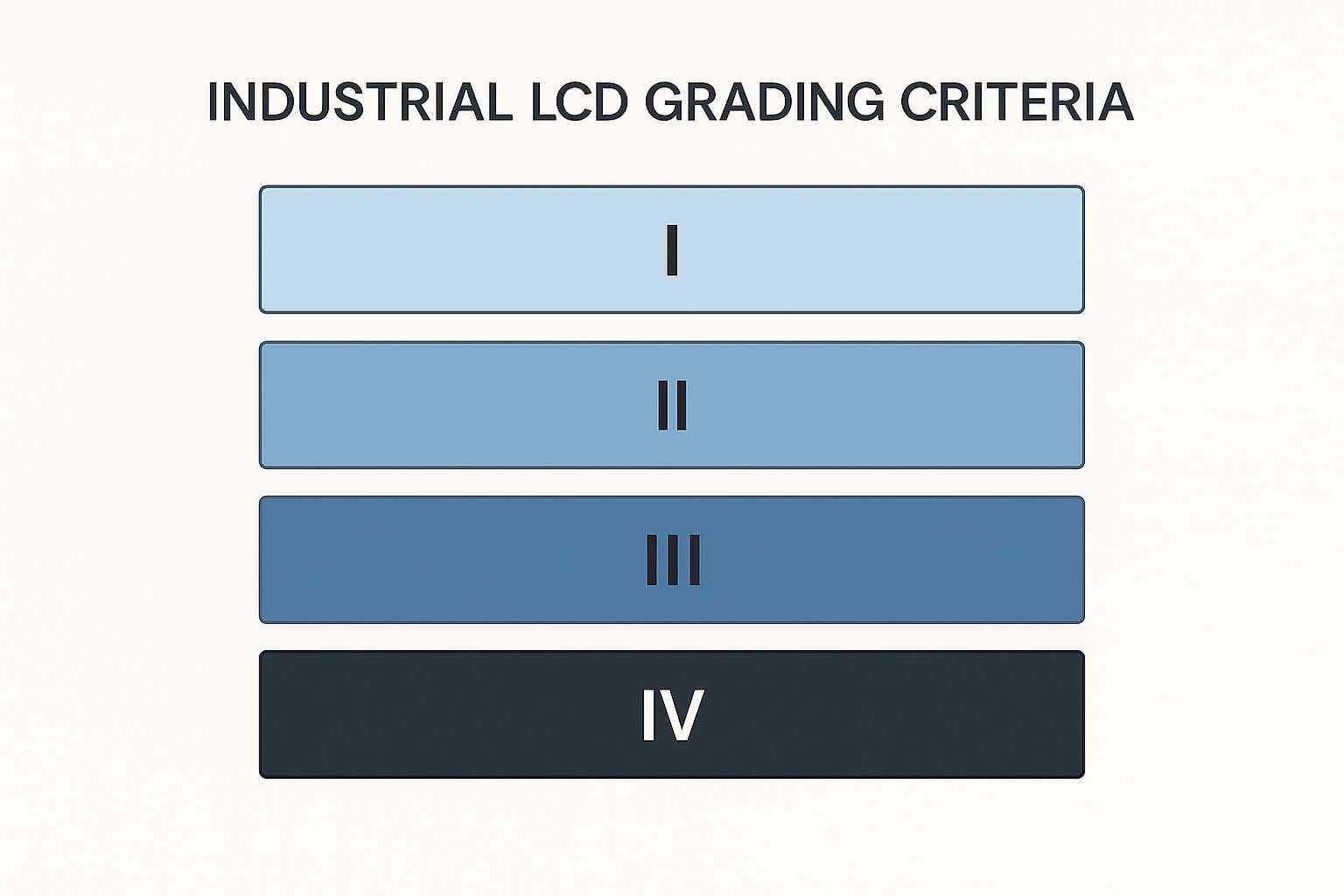

二、用“4層兼容模型”解釋工業屏為什么“像素相同也不通”

為了讓判斷更系統，可以把液晶屏兼容性拆成四層。分辨率只屬于最上面那層，而且常常不是決定性因素。

1、物理與電氣層：線對不對、電平對不對

1·LVDS是低擺幅差分信號，典型在100Ω負載上差分電壓約247–454mV，共模偏置典型約1.2V。
2·RGB并口（CMOS/TTL）是多根單端線+HS/VS/DE/PIXCLK，電平、走線與EMI特性完全不同。NXP對RGB并口控制信號（Hsync/Vsync/DE/PixelClock）的說明也強調這些信號極性可編程、但前提是你本來就在同一種并口體系里。

同分辨率但接口體系不同（LVDSvsRGB并口vseDPvsDSI），屬于“物理層不兼容”，不用討論時序就已經失敗。

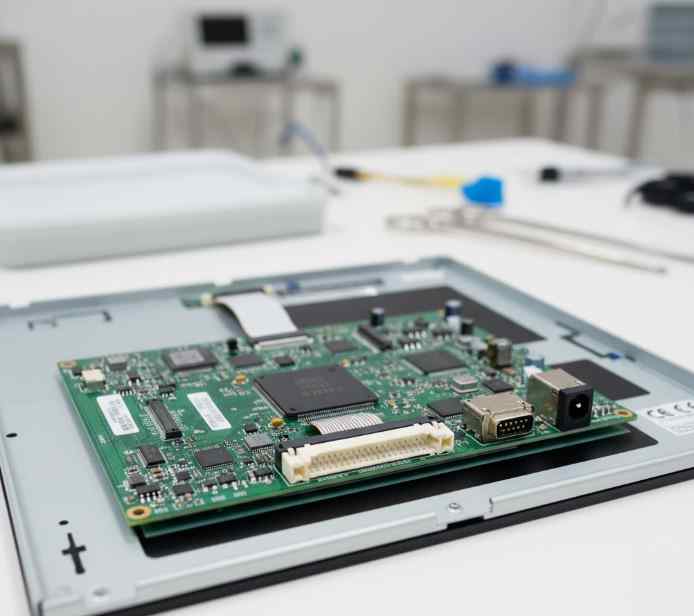

2、鏈路與編碼層：同叫“LVDS”，也可能不是同一種LVDS

很多人以為“液晶屏接口寫LVDS就行”，實際LVDS內部還有“編碼與映射體系”。

典型的工業LCDLVDS常見的是FPD-Link/FlatLink單像素時鐘結構：把24-bitRGB+控制信號序列化成4data+1clock（4D+C）。

更關鍵的是，LVDS24-bit映射存在JEIDA與VESA兩套常見格式，映射不同會導致顏色位順序錯亂。有專門用應用筆記解釋JEIDA/VESAmapping與對應pinout。

Linux內核的panel-lvds綁定里甚至把data-mapping寫成必選項之一（jeida-18/jeida-24/vesa-24），這也從側面說明：“LVDS”不是一個足夠的描述，它至少還要帶上映射格式。

于是就出現經典現象：同分辨率、同LVDS接口，屏能亮但“整屏偏紅/偏藍/灰階不對”，甚至被誤判為屏壞。Toradex社區有實際案例提到紅屏問題時，會優先讓檢查data-mapping（vesa-24改jeida）。

3、時序與同步層：像素時鐘、極性、porch不對，分辨率再對也白搭

分辨率相同，只說明Active區域像素?cái)?shù)相同；但一幀圖像真正能穩定輸出，還取決于：

像素時鐘（DOTCLK/PixelClock）、HSYNC/VSYNC脈寬與極性、前后沿（HFP/HBP/VFP/VBP）、DE模式還是同步模式、數據采樣邊沿等。

NXP的RGB并口應用筆記在講如何適配不同面板時，本質就在處理“面板時序與控制器配置如何對齊”。

NXPeLCDIF的用例文檔也明確：Hsync/Vsync/DE與像素時鐘極性可配置，目的就是適配不同RGB面板；同時提醒“面板數據不一定與控制器信號直接映射”，需要做映射與裁剪。

這解釋了一個現場常見誤區：“分辨率一樣”只等于Active區域一樣，不等于整套時序參數一樣。很多黑屏與閃屏，原因就是porch/pulse或極性錯了。

4、協議與初始化層：不是所有屏都“接上數據就自己亮”

在更現代的接口里（尤其MIPIDSI），很多面板需要初始化命令序列、寄存器配置、模式切換才能正常顯示。NXP在2024年的i.MX8/RTMIPIDSI應用筆記也聚焦在DSI/CSI-2接口細節，說明這類接口本身帶有更多“協議層”內容，而不僅是裸像素流。

這也是為什么你會看到“同分辨率、同DSI排線，還是黑屏”的情況：不是像素不夠，而是初始化沒做完。

三、把“同分辨率不兼容”變成可操作

表A：接口與映射表（先判斷“能不能對話”）

寫清楚舊屏與候選屏的：

接口類型（RGB并口/LVDS/eDP/MIPIDSI）

LVDS通道（1ch/2ch）與位寬（18/24）

LVDS映射（JEIDA/VESA）——TI與Linux文檔都把它當成關鍵差異點

是否存在序列化器/解串器（例如DS90C185這類4D+C鏈路）

只要表A對不上，后面就不要浪費時間談分辨率。

表B：時序表（決定“能不能穩定顯示”）

把規格書中這些項抄出來對齊：

PixelClock

Hsync/Vsync極性

H/Vpulsewidth

H/Vbackporch、frontporch

DE模式要求

為什么要這么做？因?yàn)榭刂破鞔_實是按這些參數配置工作的，NXPeLCDIF文檔已經明確“極性可編程”，也說明你必須提供正確目標參數。

同樣的分辨率，只要PixelClock與porch差得多，就可能黑屏、抖動、花屏。

表C：上電與背光表（決定“亮不亮、穩不穩、壽命如何”）

邏輯電源電壓

背光驅動方式（恒流、PWM/模擬調光）

EN/PWM極性

上電順序（若規格書要求）

很多人看到背光亮了就以為屏“應該亮”，但背光只是照明。鏈路與時序不對，依舊無圖。

四、用京瓷液晶屏舉一個“分辨率一致但不兼容”的典型案例

京瓷液晶屏TCG075VGLDA-G00：640×480、250nits、接口CMOS（并口）、-20~70℃，外形尺寸也清晰列出。

你要替換一塊同為640×480的面板，如果候選屏是LVDS（尤其是FPD-Link鏈路），那么主板端必須具備：

RGB并口輸出+LVDS序列化器（例如TIDS90C185這種把24-bitRGB序列化為4D+CLVDS）或直接具備LVDS輸出。

否則即使像素矩陣一模一樣，接口層已經不兼容。再進一步，即使“加了轉換芯片”，還要繼續對齊JEIDA/VESA映射，否則可能出現顏色異?；蚣t屏現象

這個案例想表達的是：分辨率像“身份證上的身高”，能篩掉一部分不可能，但決定你能不能用的，是“接口、時序、映射、上電、初始化”這些更底層的東西。

五、容易忽略的“隱藏兼容項”

1、同分辨率但色深不同：RGB565/666/888

畫面能亮但顏色不對、漸變斷層，常見原因就是位寬不一致或dithering策略不同。很多控制器可以配置輸出位寬，但前提是你知道屏需要什么。

2、同接口但采樣邊沿不同

并口RGB里，數據在上升沿采樣還是下降沿采樣，會導致隨機噪點、條紋、偶發花屏。工程上這類問題最難“靠肉眼猜”，往往要回到規格書與控制器配置。

3、同LVDS但端接與走線不當

LVDS差分?jǐn)[幅很小，依賴正確端接與走線。TI的LVDS規范型說明強調了100Ω端接與差分電壓范圍，這是鏈路能否穩定工作的基礎條件。

有些項目“同分辨率能亮但不穩定”，最后發現是線束長度、接地、屏蔽或端接布局的問題，而不是面板參數。

4、同DSI但初始化序列不同

你可能拿到兩塊同分辨率的MIPIDSI屏，但寄存器表不同、命令序列不同，驅動沒有適配就黑屏。這就是協議層的“非通用性”。

六、別把替換當采購，要把替換當適配

當你問“為什么LCD工業液晶屏分辨率一樣卻不兼容”，背后真正的潛在需求往往是：

我能不能更快找到可替代型號？

我能不能減少返工與停機？

我能不能在不改主板的情況下替換？

我能不能建立一套內部標準，讓采購不再靠經驗拍腦袋？

如果把它當“買屏”，你會盯著分辨率、尺寸、亮度；

如果把它當“適配工程”，你會先鎖定液晶屏接口、映射、時序、上電與初始化。

這才是工業液晶屏體系里更可靠的做法。

液晶屏替換常見問題

Q1：分辨率一樣，最常見的不兼容原因是什么？

接口層不一致最常見，例如京瓷液晶屏TCG075VGLDA-G00明確是CMOS并口；同分辨率的LVDS屏在物理層就無法直連。

Q2：同為L(zhǎng)VDS，為什么會出現紅屏或顏色不對？

常見是JEIDA與VESA映射不同。TI映射文檔與Linux的data-mapping字段都把它作為關鍵差異點。

Q3：為什么“能亮但閃屏/抖動/花屏”？

多與時序參數不匹配有關（PixelClock、porch、極性）?？刂破鱾?cè)通常可配置這些參數，NXPeLCDIF文檔明確了極性與映射可編程，但需要你提供正確目標參數。

Q4：背光亮了但沒畫面，是屏壞了嗎？

不一定。背光只是照明，顯示鏈路仍可能是接口/映射/時序/初始化不對。先按“三張表方法”核對接口與時序更快。

Q5：如何避免“分辨率正確但不兼容”的返工？

建立“接口映射表+時序表+上電背光表”，把這些固化為你的液晶模組BOM與來料核對標準。對京瓷液晶屏這類公開參數較清晰的產品，也建議把型號與規格書頁碼一并記錄，降低版本混亂概率。
